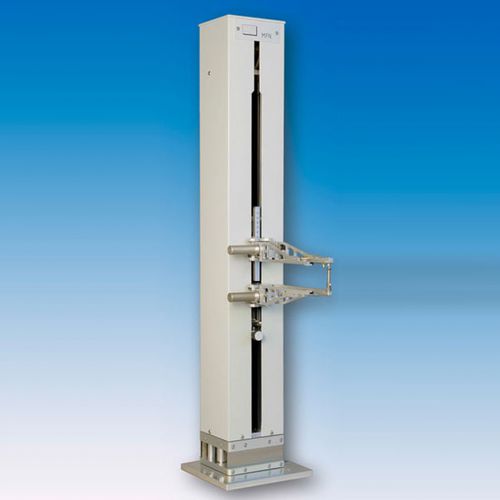

Dehnungsmesser MFN-A-L

Der Extensometer MFN ist modular aufgebaut. Daher kann er für jede Anwendung ausgewählt werden. Der MFN-A bietet sowohl einen kleinen als auch einen großen Messbereich. Mit dem kleineren Bereich (4 mm) wird die höchste Messgenauigkeit erreicht. Die Messköpfe mit den angebrachten Messarmen werden parallel geführt und bewegen sich spielfrei zwischen zwei verchromten Säulen. Es entstehen keine Fehler durch Winkeländerung der Arme und durch Verkanten der Messerschneiden auf der Probe, wie es bei einem einfachen Aufbau mit rotierenden Messarmen der Fall ist.Eine leicht bewegliche Parallelschwenkplatte gleicht Ausrichtungsfehler und Schrägzug zwischen Maschine und MFN aus. Sie ist an der Basis der MFN montiert und überträgt keine Kraft auf die Probe. Im oberen rechten Messarm befindet sich eine Messfeder, die mit einem Vollbrücken-Dehnungsmessstreifen verbunden ist. Ihre Auslenkung erfolgt durch den Messbolzen des unteren Arms entlang der Linie, die durch die "Messerkante und Probenmitte" verläuft. Die enge Positionierung des Meßsystems zur Probe ermöglicht eine Meßgenauigkeit, die sonst nur durch direkt an der Probe angebrachte handgeklemmte Längenänderungsaufnehmer erreicht wird. Die für verschiedene L0 benötigten Meßstifte können einfach und schnell gewechselt werden (Standardzubehör ist ein 50-mm-Stift).
