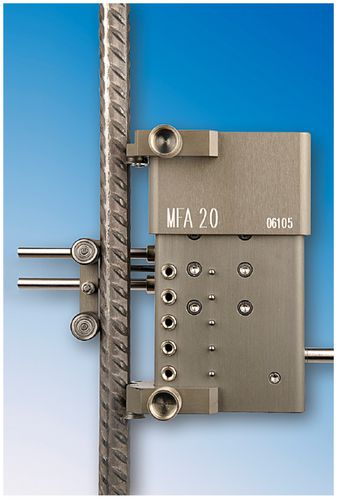

Dehnungsmesser MFA 20

Der Längenänderungsaufnehmer MFA 20 eignet sich für die Bestimmung der Streckgrenze und der gleichmäßigen Verformung von Prüfkörpern ab 4 mm Durchmesser und 15 mm Breite. Der MFA 20 besteht aus zwei Gehäusehälften, die sich auf spielfreien Führungsschienen parallel und leicht zueinander bewegen. Das obere Gehäuse überlappt das untere Gehäuse für den Gesamtauszug, so dass die Parallelführung und das Messsystem vor Beschädigung und Staub geschützt sind. Als Messsystem für die MFA 20 dient eine Messfeder mit temperaturkompensiertem Vollbrücken-Dehnungsmessstreifen. Um eine symmetrische Position der Gegenrollen zu den Messerkanten zu erreichen, kann die Gegenrollenvorrichtung gedreht und die Spannvorrichtung in drei Stufen verschoben werden. Die Ausgangsmesslänge kann mit dem oberen Ausleger bis zu 140 mm und mit dem oberen und unteren Ausleger bis zu 200 mm in 10 mm Schritten eingestellt werden. Auch Zwischenlängen wie z.B. 55 bis 195 mm können durch zusätzliches Verschieben der oberen und unteren Messerschneiden erreicht werden.Öffnungsweite und Spannkraft sind stufenlos einstellbar. Für Anfangsmesslängen über 100 mm muss der zum Ausleger gehörende Halter mit dem größeren Abstand zwischen den Gegenrollen verwendet werden.Das Gehäuse ist aus einer hochfesten Aluminiumlegierung gefertigt und hat eine langlebige und kratzfeste harteloxierte Oberfläche. Für die Kleinteile werden rostfreier Stahl und Messing verwendet. Die runden Messerschneiden können durch Drehen über den gesamten Umfang genutzt werden. Dadurch wird eine längere Lebensdauer erreicht.
