Kalibrator für Extensometer KMF 3

UniversalIndustrie

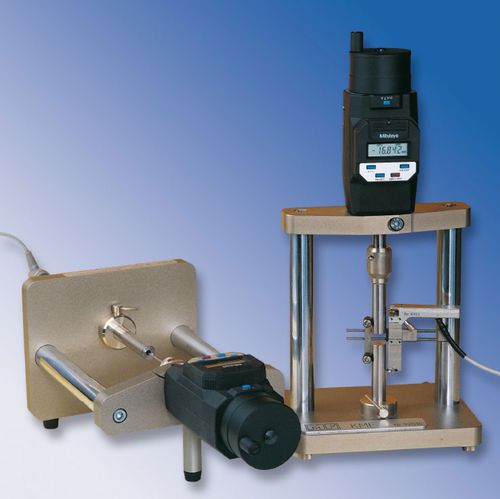

Der KMF 3 ist ein preiswertes und universelles Gerät zur Überprüfung einer Vielzahl von Längenänderungsaufnehmern und zur Einstellung der Verstärkung ihrer Messverstärker. Der KMF 3 ist ein preiswertes und universelles Gerät zur Überprüfung verschiedenster Längenänderungsaufnehmer und zur Einstellung der Verstärkung ihrer Meßverstärker. Eine Linearitätsprüfung von Dehnungsmessern ist nur innerhalb der Systemgenauigkeit des KMF 3 möglich. Für Linearitätsprüfungen von Dehnungsmessern mit der Genauigkeitsklasse zwischen 0,2 und 1 ist der Kalibrator KMF 100 s erforderlich (nach der europäischen Norm EN ISO 9513). In der horizontalen Lage des KMF 3 können auch induktive Aufnehmer (z.B. LVDTs) durch die Grundplatte hindurch zur Prüfung aufgespannt werden. Durch sein geringes Gewicht und seine handliche Bauweise ist er für den Einsatz im Feld bestens geeignet. Auf einem stabilen Gestell ist eine digitale Bügelmessschraube mit einer nicht drehbaren Spindel und einem Hub von 50 mm befestigt. Die Messschraube kann an jeder beliebigen Stelle auf Null gestellt werden. Die Spindel wird mit einem Messbolzen (Ø 12 mm) verlängert. Im Inneren des Rahmens kann ein Dehnungsmesser oder ein induktiver Messwertaufnehmer zur Prüfung angebracht werden. Anstelle des oberen Messbolzens können Halter mit Hartmetallplatte für Messköpfe und Gewindehalter (M4 x 0,5) angebracht werden. Die Grundauflagen des Gerätes sind austauschbar, so dass eine 3- oder 4-Punkt-Auflage gewählt werden kann. Alle Teile sind aus korrosionsbeständigen Materialien gefertigt (hartverchromte Säulen, beschichtetes Aluminium und Edelstahl). Zum Digitalmikrometer Mitutoyo 164 - 161 ist eine Datenschnittstelle für den Drucker DP - 1DX erhältlich.
