Leistungsmessinstrument PM

WasserStrahlenpneumatisch

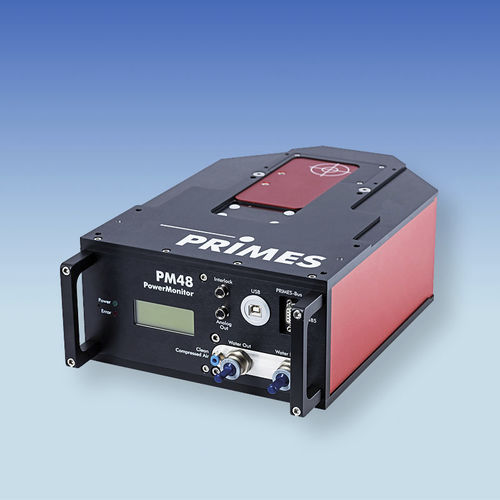

Der PRIMES PowerMonitor (PM) arbeitet nach dem gleichen kalorimetrischen Prinzip wie der CompactPowerMonitor. Im Gegensatz zum flachen Absorber im CPM wird der Laserstrahl im PowerMonitor über einen fokussierbaren Spiegel in einen zylindrischen Absorber geleitet. Auf der Innenseite des wassergekühlten Absorbers ist eine hochabsorbierende Beschichtung aufgebracht. Der zylindrische Absorber ermöglicht einen sehr hohen Absorptionsgrad bei minimaler Rückreflexion. Diese Methode ist für sehr hohe Leistungen geeignet. Alle Teile, die mit dem Kühlwasser in Berührung kommen, sind aus Kupfer oder Messing gefertigt. Auf diese Weise wird Spannungskorrosion im Kühlkreislauf wirksam verhindert. Eine pneumatische Verschlussvorrichtung schützt den PowerMonitor vor Verschmutzung. Bei der Entwicklung des PowerMonitors standen die folgenden Anforderungen im Vordergrund: - Absorption von hochintensiven Strahlen - Hoher Absorptionsgrad - Langzeitstabilität - Genauigkeit - Reproduzierbarkeit - Kurze Erfassungszeit - Zuverlässiger Betrieb in schwieriger Betriebsumgebung Der PowerMonitor misst die Strahlleistung von Dauerstrichlasern im Wellenlängenbereich von Festkörperlasern (YAG) oder CO2-Lasern, je nach Kalibrierung. Die verschiedenen Modelle decken Leistungsbereiche von 300 W bis 25 kW ab. Ein System für bis zu 50 kW wird in Kürze verfügbar sein. Der PowerMonitor zeigt die Messwerte auf einem integrierten LCD-Display an. Er kann auch über einen PC bedient werden. Dazu dient die grafische Benutzeroberfläche in der PowerMonitorSoftware. Sie ermöglicht sowohl die analoge Anzeige der aktuellen Leistung als auch die Aufzeichnung des zeitlichen Verlaufs.
