Leistungsmessinstrument PMM

DichteFrequenzPosition

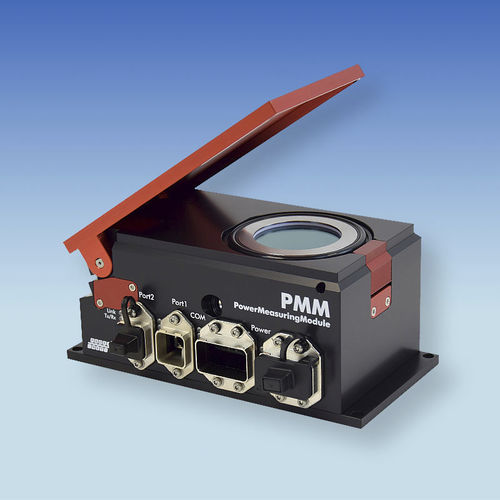

Das PRIMES PowerMeasuringModule (PMM) ist ein robustes Laserleistungsmesssystem, das die optische Leistung direkt im Produktionsbereich ermittelt. Dank der Feldbusschnittstelle kann das PMM einfach in Anlagensteuerungen integriert werden - verschiedene Systeme stehen zur Verfügung. Durch die direkte Kopplung an die Maschinensteuerung können vollautomatische Messungen durchgeführt und dokumentiert werden. Damit ist die Basis für eine Strahlüberwachung während der Bearbeitung geschaffen - ein wesentlicher Bestandteil der Qualitätssicherung in der Fertigung mit Lasern. Das PowerMeasuringModule misst die Laserleistung kalorimetrisch. Der Absorber wird für eine definierte Zeit mit dem Laser bestrahlt. Aus der Wärmekapazität des Prüfkörpers, der Temperaturerhöhung und der Bestrahlungszeit wird in wenigen Sekunden die optische Leistung berechnet. Die Messung der Belichtungszeit erhöht die Zuverlässigkeit der Ergebnisse. Das Messergebnis ist unabhängig von der Strahldimension und der Strahlposition. Der Absorber kühlt durch Wärmeleitung an die Umgebungsluft ab. Dies schränkt die Messhäufigkeit des Systems ein. Die Anlagensteuerung kann jederzeit die Absorbertemperatur abfragen und die neue Bestrahlungsdauer bestimmen. Ein mechanischer Verschluss an der Eintrittsöffnung und ein Schutzglas schützen das Messgerät vor Verschmutzung. Die maximale Leistungsdichte auf dem Absorber beträgt 1,5 kW/cm2. Schneller Messablauf Bei der Integration des PowerMeasuringModuls in eine industrielle Roboterfertigung ist es das Ziel, einen möglichst kurzen Takt beim Messen zu erreichen. Um die Messdauer zu verkürzen, kann die Stillstandszeit des Roboters auf die Bestrahlungsdauer des PowerMeasuringModuls reduziert werden.
