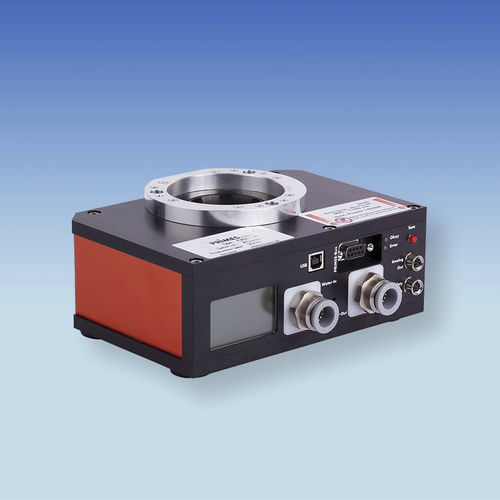

Leistungsmessinstrument CPM

DurchmesserDichtePosition

Die Produkte der PRIMES CompactPowerMonitor (CPM)-Serie bestechen durch ihre kompakte Bauweise und ihre einfache Handhabung und Verwendung. Je nach Ausführung können Laserleistungen von 0,1 bis 20 kW gemessen werden. Diese wird hauptsächlich durch die absolute Leistung und die maximale Leistungsdichte des Laserstrahls bestimmt. Die verschiedenen Versionen des CPM unterscheiden sich vor allem in der Absorbergröße und der erforderlichen Durchflussmenge des Kühlwassers. Der Anschluss, die Bedienung und die Handhabung der Geräte ist in jedem Fall gleich. Der CompactPowerMonitor misst die Rohstrahlleistung von Dauerstrichlaserquellen im Wellenlängenbereich von Festkörperlasern (YAG) oder CO2-Lasern, je nach Kalibrierung. CPM F-1 (1 kW) Der CPM F-1 ist ein kalorimetrischer Leistungsmesser für den Bereich von 100 W bis 1,4 kW - basierend auf dem CPM F-10 CompactPowerMonitor. Das Format wurde deutlich reduziert, um in sehr engen Laserbearbeitungszellen arbeiten zu können. CPM F-10 (10 kW) Besondere Aufmerksamkeit verdient das CPM F-10, ein Gerät, das sich durch seinen großen flachen Absorber und sein geringes Gewicht sowie eine extrem geringe Rückreflexion auszeichnet. Das kalorimetrische Messprinzip ermöglicht hochpräzise Messungen unabhängig vom Strahldurchmesser und der Auftreffposition auf dem Absorber. CPM F-20 (20 kW) Sein "großer Bruder" wurde ebenfalls im Gewicht optimiert. Die lichte Öffnung von 135 mm ermöglicht die Leistungsmessung weit hinter der Brennebene oder auch von sehr großen Rohstrahldurchmessern, z.B. hinter einem Teleskop. CPM C-9 Für deutlich höhere Leistungsdichten wird das CPM C-9 mit konischem Reflektor und zylindrischem Absorber eingesetzt. Die zulässige Intensität beträgt bis zu 10 kW/cm2.
