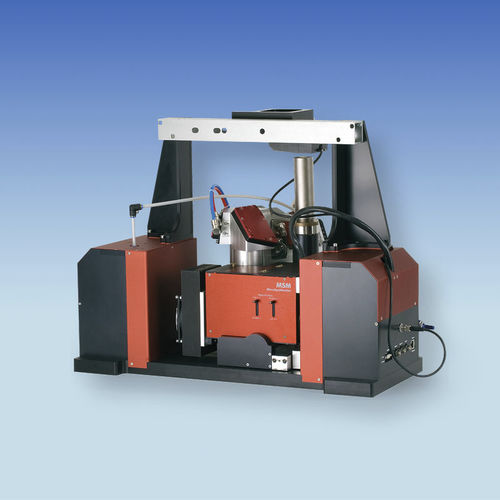

Leistungsmessinstrument HP-MSM-HB

DichteNiveauStrahlung

Speziell für brillante Hochleistungslaser, erweitert um eine HighBrilliance-Option: Der PRIMES HighPower-MicroSpotMonitor-HighBrilliance (HP-MSM-HB) kann Leistungsdichteverteilungen von SM-Lasern bis zu 10 kW mittlerer Leistung direkt in der Fokusebene bestimmen. Messung von Fokalgeometrien von Multi-kW-Lasern In der Lasermaterialbearbeitung werden zunehmend NIR-Laser mit hoher Strahlqualität und hoher mittlerer Leistung eingesetzt. Mit diesen Lasern lassen sich Fokusgeometrien im Bereich von 20 bis mehreren 100 Mikrometern erreichen. Den daraus resultierenden Leistungsdichten bis in den GW/cm²-Bereich kann kein bekanntes Material lange widerstehen. Bei diesem Strahlungsniveau sind herkömmliche scannende Messverfahren zur Analyse ausgeschlossen. PRIMES hat das kamerabasierte Fokusanalysesystem, den MicroSpotMonitor (MSM), um eine HighBrilliance-Option speziell für fein fokussierte Hochleistungslaser erweitert. Der HighPower-MSM-HighBrilliance ermittelt Strahlparameter von fokussierten Laserstrahlen von Multikilowattlasern im Bereich von 20 Mikrometern bis zu einem Millimeter direkt in der Prozesszone - auch bei voller Leistung. Dazu werden 95 Prozent der Laserleistung über einen Strahlteiler durch die Messoptik geleitet und absorbiert. Die restlichen fünf Prozent werden in der Messoptik weiter abgeschwächt und durch interne wassergekühlte Absorber zerstört. Ein Teilstrahl mit einigen Milliwatt Leistung wird in einer Vergrößerung auf dem CCD-Sensor abgebildet.
