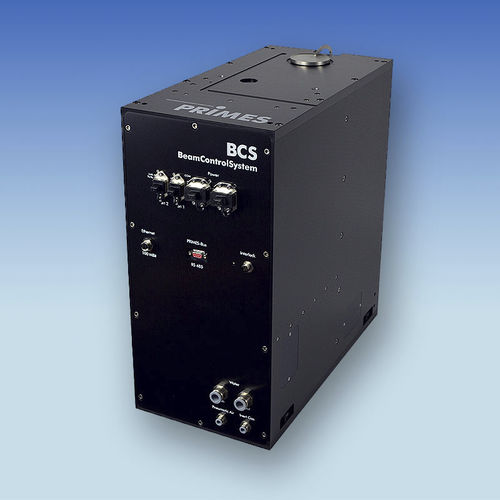

Messkontrollsystem BCS

zur ÜberwachungLeistungDruckluft

Das PRIMES BeamControlSystem (BCS) ermöglicht die automatische Messung der wichtigsten Laserstrahlparameter in industriellen Laserbearbeitungsanlagen. Sowohl Strahlleistung als auch Fokusmessungen und Leistungsdichteverteilungen werden von dem abgeschirmten und damit staubgeschützten System gemessen. - Brennweitenmessung von 0,2 mm bis 3 mm - SPS-Schnittstelle zur Kommunikation mit Laser- oder Anlagensteuerungen - Skriptgesteuerte automatische Messabläufe - Überwachung von Schwellenwerten für Strahlparameter - Elektropneumatische Schließeinrichtung - Steuerung und Messdatenverwaltung über PC - Feldbusschnittstelle optional zur Systemintegration Dieses Kombigerät vereint die Funktionalität von zwei verschiedenen PRIMES Produkten in einem kompakten Messgerät. Damit ist das Kombigerät ideal für die dauerhafte Integration in eine Lasermaterialbearbeitungsanlage. - FokusMonitor - KompaktLeistungsMonitor Beide Systeme kommunizieren mit einer übergeordneten Steuerung, vorzugsweise über die Skriptsteuerung innerhalb der PRIMES LaserDiagnoseSoftware. Dies ermöglicht die vollautomatische Messung von Leistung und Fokusgeometrie, initiiert durch die Laser- oder Anlagensteuerung. Mit der Funktion EVALUATION können Messdaten mit vorgegebenen Schwellenwerten verglichen und entsprechende Alarmsignale an die Laser- oder Anlagensteuerung zurückgesendet werden. Insgesamt wird so eine vollständig automatisierte Überwachung der Strahlparameter ermöglicht. Das Kombigerät ist gekapselt und komplett staubdicht. Der Strahleintritt wird im Stand-by-Betrieb durch eine pneumatische Verschlussvorrichtung abgedichtet. Dadurch können die Messgeräte langfristig in einer rauen Industrieumgebung arbeiten.
