CCD-Messgerät LQM+

optischUVStrahlen

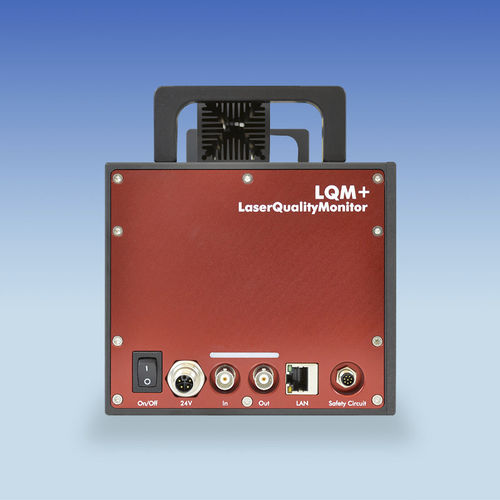

Der PRIMES LaserQualityMonitor LQM+ charakterisiert schnell und automatisch die Strahlparameter einer Strahlquelle. Das Messsystem ist kompakt, einfach auszurichten und kann für individuelle Anforderungen erweitert werden. Strahlausbreitungen bestimmen, Fehler analysieren Mit dem LQM+ bietet PRIMES eine integrierte Lösung für die schnelle und unkomplizierte Analyse der Strahleigenschaften einer Strahlquelle. Die Strahlpropagation von Lasern aus dem UV- bis NIR-Bereich wird mit diesem Messsystem charakterisiert und zertifiziert. Darüber hinaus können Fehler in der optischen Struktur von Resonatoren von Strahlabbildungssystemen einfach analysiert werden. Die Charakterisierung eines kollimierten Laserstrahls mit Rayleighlängen, die typischerweise zehn Meter betragen, erfordert aufgrund der sehr großen Messbereiche von drei bis sechs Rayleighlängen einen erheblichen Messaufwand. Diese Form der Messung ist normalerweise aus Platzgründen nicht möglich. Aus diesem Grund empfiehlt die ISO 11146 alternativ die Messung einer durch Fokussierung erzeugten Kaustik zur Bestimmung des Beugungsindex M2. Das LQM+ erzeugt diese geräteinterne Kaustik durch Fokussierung des eingestrahlten kollimierten Laserstrahls. Der fokussierte Strahl wird über mehrere integrierte Abschwächer und eine Linse vergrößert auf dem CCD-Chip dargestellt. Aus der so gemessenen zweidimensionalen Leistungsdichteverteilung bestimmt die LaserDiagnoseSoftware (LDS) den Radius, die Position und die Orientierung des Strahls. Durch die Verfahren dieses Messsystems und die Wiederholung der Messung an verschiedenen Positionen im Gerät werden alle für die Beschreibung der künstlichen Kaustik notwendigen Parameter ermittelt.
