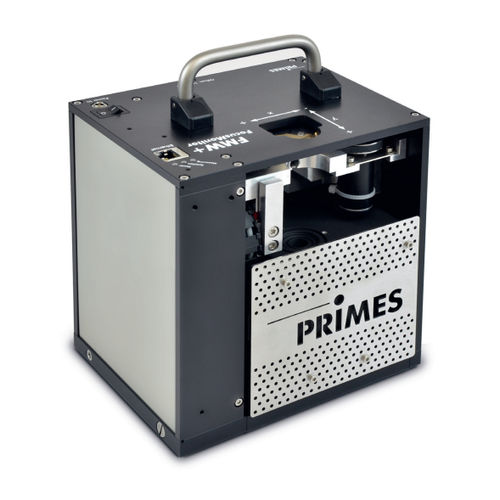

Laserstrahl-Analysegerät / CO2 FocusMonitor FMW+

Nahfeldhochauflösend

Der FocusMonitor FMW+ ist speziell für die Analyse von Dauerbestrahlung, auch bei hohen Strahlungsleistungen, konzipiert. Dieses universelle Werkzeug für Hochleistungsstrahlung ist die kompakte Version des bewährten, weltweit erfolgreichen FocusMonitor FM+ mit neuer Elektronik und einem Absorber für Leistungen bis 1000 W. Mit dem kompakten FocusMonitor FMW+ kennen Sie die Qualität des Laserstrahls in Ihrer Bearbeitungsanlage und bestimmen zuverlässig die geometrischen Abmessungen des fokussierten Laserstrahls sowie die Brennpunktlage im Raum, das Strahlparameterprodukt und den Strahlqualitätsfaktor M². Übersicht Der FocusMonitor FMW+ ist ein mechanisch scannendes Messsystem zur Vermessung von fokussierten Laserstrahlen mit Durchmessern zwischen 100 μm und 3 mm in engen Räumen. Im Gegensatz zum FocusMonitor FM+ verfügt der FMW+ nicht über eine eigene z-Achse. Sie müssen daher die z-Achse des Lasersystems verwenden, um ätzende Messungen vorzunehmen. Mit dem Gerät lassen sich sowohl NIR- als auch CO2-Strahlen bis zu 1.000 W Laserleistung messen. Dazu müssen lediglich die Messspitze und der entsprechende Detektor ausgetauscht werden. Mit einer maximalen Größe von 8 x 8 mm kann das Messfenster mit einer Auflösung von bis zu 1024 x 1024 Pixeln vermessen werden. Bedienung Mit dem neuen Diagnosetool LaserDiagnosticsSoftware (LDS) bietet der FocusMonitor FMW+ deutlich mehr Funktionalität als bisher. Neben der schnelleren Datenkommunikation über Ethernet ermöglicht sie die halbautomatische oder manuelle Vermessung der Strahlverteilung sowie die Bestimmung der Strahllage und der Strahlabmessungen.
