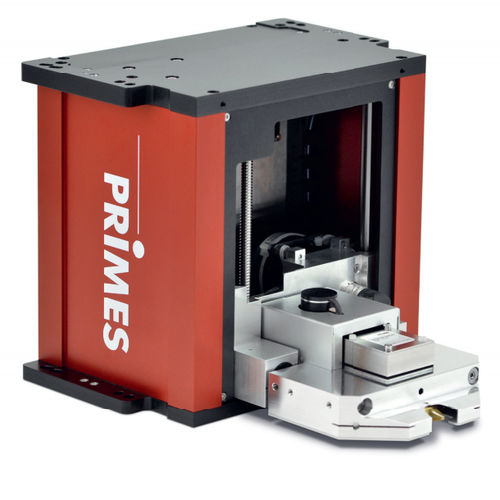

Hochauflösendes Laserstrahl-Analysegerät FocusMonitor FM+

Der PRIMES FocusMonitor FM+ analysiert und vermisst Laserstrahlquellen in der Materialbearbeitung. FM+ ermittelt die Strahleigenschaften von fokussierten Laserstrahlen, zusätzlich zu deren geometrischen Abmessungen, der Fokuslage, dem Strahlparameterprodukt und dem Strahlqualitätsfaktor. Die integrierte z-Achse ermöglicht die automatische Vermessung ganzer Kaustiken bis zu vier Rayleigh-Längen - das erleichtert die Einhaltung von Qualitätsstandards beim Messen. Als Update des ursprünglichen FocusMonitors verfügt der FM+ über eine neue Elektronik, die den aktuellen und zukünftigen Anforderungen an die Signalverarbeitung gerecht wird, sowie über eine neue Hauptplatine mit einem 16-Bit-A/D-Wandler. Eine Ethernet-Schnittstelle ermöglicht den schnellen und sicheren Datenaustausch mit Computern oder Systemcontrollern. Das neue mechanische Design ermöglicht auch die Installation über Kopf ohne zusätzliche Komponenten. Der FM+ ist ein opto-mechanisch abtastendes Messsystem, das den Laserstrahl mit einer speziellen Messspitze abtastet. Das Gerät ist mit einer kleinen Öffnung (typischerweise mit einem Durchmesser von ca. 20 µm) ausgestattet, die einen kleinen Teil des Laserstrahls durchlässt. Zwei reflektierende Spiegel leiten diesen Teil des Laserlichts zu einem Detektor, der in Abhängigkeit von der Laserleistung und Wellenlänge ausgewählt und konfiguriert wird. Damit ist es möglich, die verschiedenen Laserstrahlquellen und -systeme allein durch die Auswahl der optimalen Messspitze und des entsprechenden Detektors zu vermessen. Die hohe Umlaufgeschwindigkeit der rotierenden Messspitze erleichtert die Analyse von hohen Leistungsdichten.
