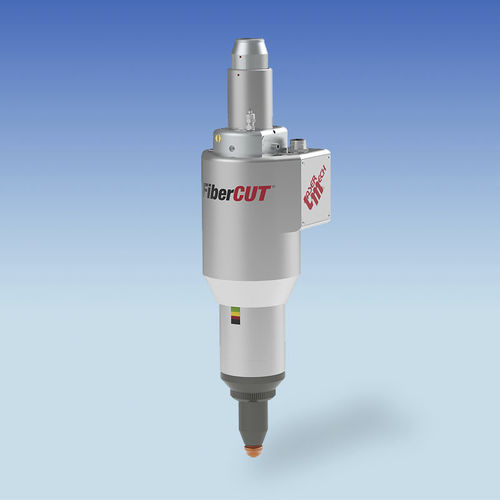

Faserlaser-Schneidkopf FiberCUT® ST

2-Achsfür Roboterfür Rohrschneiden un Profilschneiden

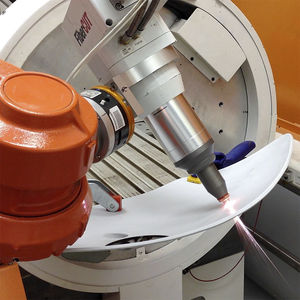

Der Laserbearbeitungskopf FiberCUT® Straight (ST) von Laser Mechanisms kollimiert und fokussiert einen fasergespeisten Laserstrahl und leitet ihn zusammen mit dem Schneidgas durch seine Düse, um Metall optimal zu schneiden. Die Düse des FiberCUT® ST erkennt auch den erforderlichen Abstand der Spitze zum Werkstück und hält diesen Abstand durch das interne z-Achsen-Antriebssystem automatisch ein. Das Abdeckglas des Kopfes schützt die Schneidlinse vor Verunreinigungen aus dem Prozess. - 3-dimensionales Schneiden mit fasergekoppeltem Laser für 16 kg-Roboter - Geringe bewegte Masse minimiert die Trägheitsübertragung auf den Roboterträgerarm - Internes, geräuscharmes Höhenabtastsystem ist unempfindlich gegenüber Schneidplasma oder durchdringenden Trümmern - Z-Linse mit Fokus-zu-Spitze-Einstellung - Funktioniert mit allen führenden fasergespeisten Lasersystemen bis zu 4 kW - Komplettsystem besteht aus Schneidkopf, Faserkollimator und Linearantrieb mit Positionsmessung - Kurvengesteuertes z-Achsen-Antriebssystem mit axialem Crash-Schutz - Die gesamte Verkabelung und die Hilfsgasleitungen sind intern verlegt - das vermeidet kostspielige Störungen und Brüche - Cartridge-Schublade für schnellen und einfachen Zugriff auf das Deckglas - Fehlersignalisierung bei Kollision, Über- und - Temperatur und Überschreitung des Betriebsbereichs - Abgedichteter Strahlengang - Entwickelt für die raue Fabrikumgebung SCHNEIDKOPF Nennleistung: bis zu 4 kW Fokussierlinse (Brennweite): 75 mm, 100 mm, 125 mm, 150 mm Fokussierlinse (Durchmesser): 28 mm Lichte Blende: 25 mm Düsenspitze (verschiedene Formen): 1.0 mm bis 2,5 mm Unterstützungsgasdruck: bis zu 20 BAR Gewicht: 3,5 kg Höhe (Mitte des Weges): 182 mm Verfahrweg des Schlittens: ±15 mm Max. Verfahrgeschwindigkeit: 175 mm/Sek. Abstandsbereich (1 mm empfohlen): 0.5 mm bis 2,0 mm
