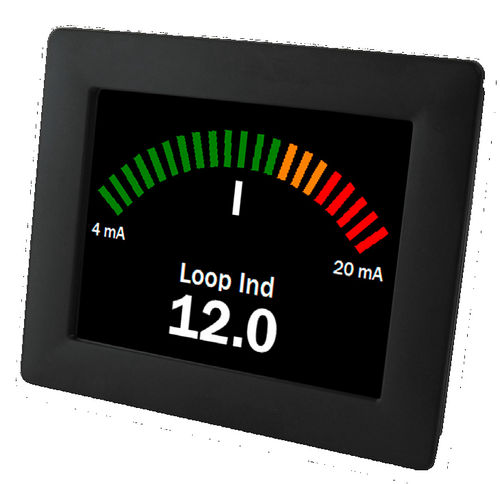

Prozessanzeiger SGD 35-M420

StromschleifendigitalEinbau

Das SGD 35-M420 ist ein programmierbares Prozessmessgerät mit 4-20mA Analogeingängen, Alarmausgängen und 3,5" TFT-Farb-Touchscreen-Display. Bei der Konfiguration mit der kostenlosen PanelPilot M Software für Windows können Sie aus einer ständig wachsenden Anzahl von Konfigurationen wählen, darunter Balkendiagramme, Tankfüllstände, Analog- und Trenddiagramme. Anschließend können Sie Farben, Textbeschriftungen, Einheiten und Eingabeskalierung anpassen, bevor Sie die Daten über USB auf ein Display hochladen. Technische Daten Anzeige: 3.5" TFT-Farbbildschirm Auflösung: 320 x 240 Pixel (QVGA) Betriebsspannung: 4 bis 30V d.c. Messbereich: 4 bis 20mA Sichtbarer Bereich: 70.1 mm (2,8") x 52,7 mm (2,1") Merkmale - 3,5" TFT-Farbbildschirm - Verwenden Sie die PanelPilot-Software, um das Display einzurichten und anzupassen. - Kompatibel mit Windows 7, 8.1 und 10. - Mehrere Konfigurationen kostenlos enthalten - Programmierbar über die USB-Schnittstelle - Einfache Lösung für den Schalttafeleinbau - Betriebsspannung von 4V-30V d.c. (siehe Hinweis) - Misst 4 - 20mA Stromschleife (auch 10-50mA oder 0-50mA möglich) - Digitaler Halt Das SGD 35-M ist ein PanelPilot-kompatibles Grafikdisplay mit einem 320 x 240 Pixel (QVGA) Farbdisplay und USB-Programmierschnittstelle. Mit der PanelPilot-Software (verfügbar für Windows 7, 8.1 und 10) kann der Benutzer aus einer ständig wachsenden Anzahl von Konfigurationen wählen (sechs Voltmeter zum Start), die dann an seine Bedürfnisse angepasst werden können. Farben, Textbeschriftungen, Begrüßungsbildschirm und Eingabeskalierung können vom Benutzer über die Software angepasst und dann über den USB-Anschluss auf das SGD 35-M hochgeladen werden. Die Installation des Displays auf einer Schalttafel oder in einem Gehäuse ist einfach. Das Display wird mit einem Befestigungsclip auf der Schalttafel montiert und die Eingänge werden über 4 Schraubklemmen angeschlossen.
