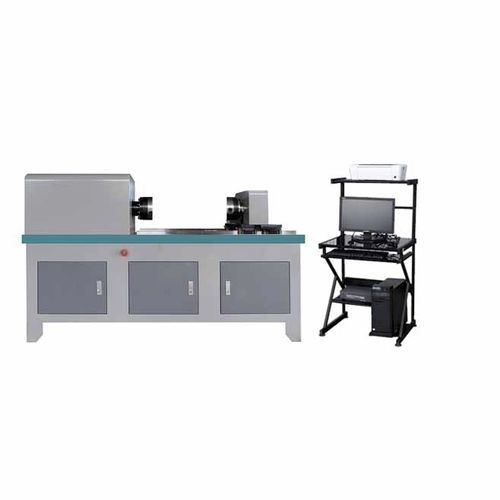

Torsionsprüfmaschine TE 14 series

computergesteuertMaterialfür hochwiderstandsfähige Bolzen

Die computergesteuerte Schraube-Mutter-Zug-Torsionsprüfmaschine LNDW-2000 wurde speziell für die Durchführung von Tests zur Überprüfung der Eignung von hochfesten Schraube-Mutter-Scheibe-Verbindungen für vorgespannte Schraubverbindungen in Metallkonstruktionen gemäß BS EN 14399-2 und anderen relevanten internationalen Prüfnormen entwickelt und gebaut. Es handelt sich um eine Weiterentwicklung unserer computergesteuerten Torsionsprüfmaschine der NDW-Serie, die sich bei unseren Kunden als zuverlässig und beliebt erwiesen hat. Das Hauptsystem besteht aus einem Belastungsteil, einem Antriebsteil, einem digitalen Datenerfassungs- und Steuerungssystem und einer Bedienungssoftware. Es kann das Ergebnis von Drehmoment, Torsionswinkel, Axialkraft und andere entsprechende Daten zu testen und zeigen Drehmoment - Engel, Kraft - Engel, Drehmoment - Kraft etc Testkurve. Eigenschaften 1.hauptstruktur Der Hauptkörper dieser Maschine nimmt die Bodenlandung Stil, es ist alles aus hochwertigem Baustahl, die von hoher Steifigkeit und Widerstand Fähigkeit zur Verformung und Torsion ist gemacht. Der Motor, der Verzögerer, die Kupplung, der dynamische Drehmomentsensor und die Kraftmesszelle sind alle gut in der gleichen Mittellinie ausgerichtet, was das Testergebnis genau und zuverlässig macht. 2.ladestruktur Die Belastungsstruktur ist ein neu entwickelter Typ, der auf der Struktur der EN 14399-2 basiert. Wie das folgende Bild zeigt, wird beim Anziehen der Mutter die direkte Druckkraft auf die Kraftmesszelle auf eine Lastkonverterstruktur übertragen und die Kraftmesszelle an der Endseite indirekt komprimiert, wodurch die Mindestlänge des Prüfbolzens kürzer wird als zuvor, wodurch die Prüfung flexibler und die Proben universeller und zugänglicher werden.
