Software für optische Interferometrie ISA

Messzur Qualitätskontrollefür Bildgebung

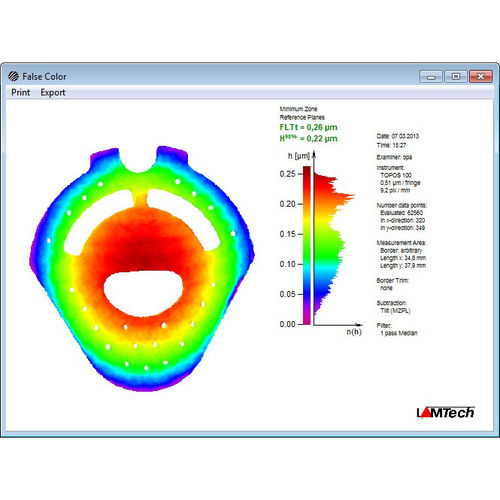

Die ISA Software bietet ein optimales Tool zur Auswertung von Interferogrammen und zur Dokumentation der Form von Teilen. Dabei erhält der Benutzer konkrete Ebenheitswerte, wodurch Messungen vergleichbar und quantifizierbar gemacht werden können. Die Topographie des Teils kann in folgenden Form dargestellt werden: - Messblatt - Falschfarbenbild - Reliefbild - verschiedener Liniengrafiken (z.B. 3D-Bild, Schnittbilder, Abwicklung) In allen Grafiken erscheinen die eingestellten Parameter der Messung sowie ein vom Benutzer wählbarer, mehrzeiliger Kommentar. Teilespezifische Einstellungen können gespeichert und bei Wechsel des Teils schnell geladen werden. Zur Dokumentation der Messungen sind Ausdrucke der Grafiken sowie deren Speicherung als Bitmap möglich. Durch das flächenhafte Messverfahren können die maximal 560 x 560 Messpunkte in weniger als 2 Sekunden ausgewertet werden. Eine Anbindung an Statistik- und QS-Programme erfolgt über die Ausgabe der Messergebnisse als Messreihe in einem CSV-Datenformat oder im AQDEF Datenformat. Die Ausgabe der Ebenheit erfolgt konform zur ISO/TS 12781-1 als FLTt-Wert.
