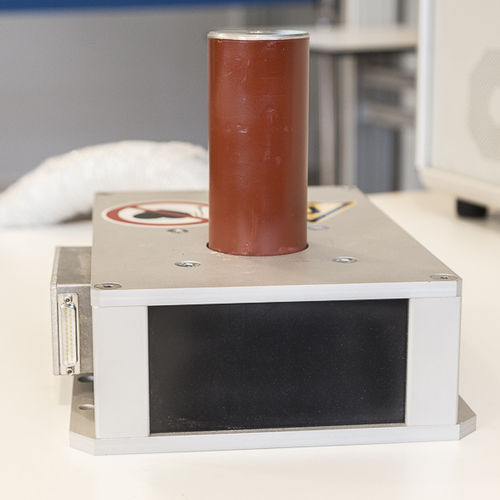

Mehrpolige Magnetisierungsvorrichtung

radialfür Innen

Die innere radiale mehrpolige Vorrichtung hat einen eisenbeschichteten Kern mit Schlitzen in gleicher Anzahl wie die zu magnetisierenden Pole. In diesen Schlitzen werden Reihen- oder Parallelleiter platziert. Der eisenbeschichtete Kern hat eine etwas größere Höhe als der des zu magnetisierenden Magneten. Es hält einen typischen Spalt von 0,4 bis 1 mm auf dem Radius aufrecht, der vom Durchmesser des Magneten abhängt. Die Leuchte ist in Epoxidharz eingebettet und in einem IP30-Gehäuse untergebracht. Die wichtigsten Vorteile - Ändern Sie den Querschnitt und die Anzahl der Leiter von Projekt zu Projekt - Minimaler Platzbedarf für Wickelköpfe mit unserer Wickeltechnik - Die Schlitze können mit jeder Art von Schräglage gebaut werden: Stufen schräg, kontinuierlich schräg, im Zickzack Anwendungen Diese Vorrichtung ist für die Magnetisierung von Statoren oder mehrpoligen Schwungrädern geeignet.
