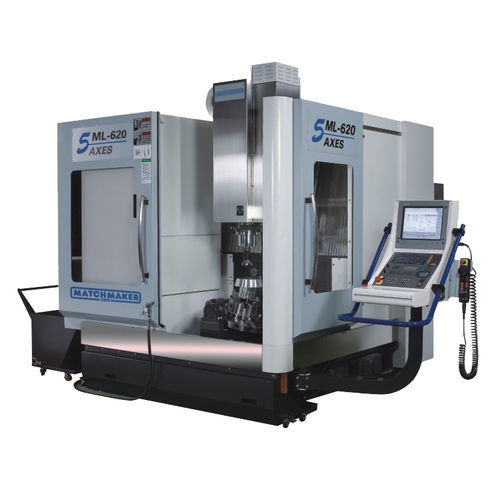

CNC-Bearbeitungszentrum / 5-Achs ML-620vertikalDrehtisch32 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Drehtisch
- Anzahl Werkzeuge
- 32 Werkzeuge
- Weitere Eigenschaften
- Hochgeschwindigkeit, mit Direktantrieb, hohe Festigkeit
- X-Hub
620 mm
(24,41 in)- Y-Hub
520 mm
(20,47 in)- Z-Hub
460 mm
(18,11 in)- Rotationsgeschwindigkeit
12.000 rpm
(75.398 rad.min-1)- Leistung
10 kW, 12,5 kW
(13,6 hp, 17 hp)- Vorrückgeschwindigkeit X-Achse
36.000 mm/min
(24 in/s)- Vorrückgeschwindigkeit Y-Achse
36.000 mm/min
(24 in/s)- Maximale Tischlast
300 kg
(661 lb)- Gesamtgewicht
8.800 kg
(19.400,68 lb)- Gesamtlänge
2.260 mm
(89 in)- Gesamtbreite
2.560 mm
(100,8 in)- Gesamthöhe
3.000 mm
(118,1 in)
Beschreibung
Die MATCHMAKER ML-620 ist ein fortschrittliches, multitaskingfähiges 5-Achsen-Vertikalzentrum, das für die Herstellung komplizierter Teile mit hoher Geschwindigkeit konzipiert wurde. Mit einer 5-Achsen-Konfiguration können komplexe Bearbeitungen in einer Aufspannung durchgeführt werden. Dies reduziert die Bearbeitungszeit drastisch und hilft Ihnen, wettbewerbsfähig zu bleiben.
MERKMALE der B, C-AXIS:
Kippwinkel der B-Achse: -50°~+110°.
Drehwinkel der C-Achse: 360°.
B, C-Achse werden durch unabhängige Motoren angetrieben.
Max. Tischlast auf B, C-Achse: 300kg.
B, C-Achse Geschwindigkeit: 25rpm.
Spannkraft: 4410 Nm auf der B-Achse und 2450 Nm auf der C-Achse.
Dreh-/Titrierachse (B-, C-Achse)
Der hochsteife NC-gesteuerte Dreh-/Titrier-Rundtisch ist mit linearen Encodern ausgestattet, die eine hohe Genauigkeit bei der gleichzeitigen Bearbeitung von 5 Achsen und der Positionierung in jedem Winkel gewährleisten. Das Ergebnis ist eine hervorragende Genauigkeit bei der Bearbeitung komplizierter Teile.
---
Kataloge
ML-620
6 Seiten
