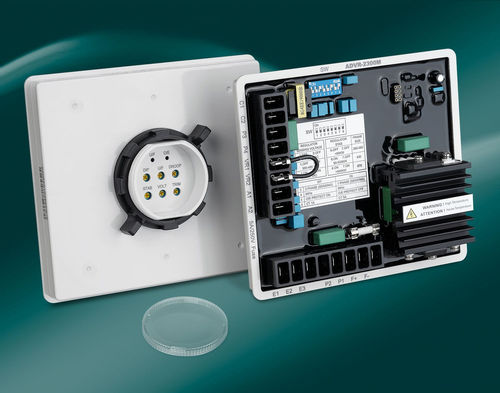

Einphasiger Spannungsregler ADVR-2300M

ACdreiphasigDC

3.5Amp Hybrid Analog/Digital AVR für Shunt, PMG/Aux. Wicklung Aggregat ADVR-2300M ist ein hybrider Analog/Digital-AVR, der mit der Marathon DVR2000 Serie kompatibel ist. Dieser Spannungsregler kann für ein-/dreiphasige Abtastung und Shunt/PMG/Aux.Wicklung verwendet werden. Er verfügt über PF (Leistungsfaktor)-Korrektureingänge und die Möglichkeit des Anschlusses eines Stromwandlers mit P-Bereich. * Er kann mit dem KUTAI IVT Generator-Erregungs-Booster verwendet werden, um die Motorstartkapazität zu erhöhen. * Wenn er nicht mit dem IVT-Generator-Erregungs-Booster verwendet wird, kann stattdessen der ADVR-2100M verwendet werden, der zu einem großen Preisnachlass erhältlich ist. Merkmale * Leistungseingang einphasig 60 bis 300 Vac @ 50 bis 500 Hz * Fühlereingang 1- oder 3-phasig 220 bis 600 Vac programmierbar, RMS-Messung * Spannungsregelung weniger als +/-0,5% * 50/60 Hz wählbar * Mehrere Stromeingangsquellen SHUNT, AUX, HARMONIC, PMG * Schutz vor Übererregung und Unterfrequenz mit inverser Zeit * Softstart-Spannungsrampe * Eingebaute hochkapazitive Schutzsicherung * Schalttafeleinbau, interne Verdrahtung, externe Einstellung * Einsatz mit KUTAI IVT-1260/IVT-2460 übersteigt die normalen Startfähigkeiten von Generatormotoren Spezifikationen Sensoreingangsspannung 220 bis 600 Vac 1 Phase oder 3 Phasen DIP-Schaltereinstellung Frequenz 50/60 Hz DIP-Schalter-Einstellung Leistung Eingangsspannung 60 bis 300 Vac 1 Phase 2 Draht Frequenz 50 bis 500 Hz Erregung Ausgangsspannung Kontinuierlich 125 Vdc @ Netzeingang 220 Vac Strom Kontinuierlich 3,5 A Intermittierend 7 A für 10 Sekunden Widerstand ≧ 18 Ohm bei Netzeingang 110 Vac / ≧ 36 Ohm bei Netzeingang 220 Vac Externe Spannungsanpassung Max. +/-5% @ 500 Ohm 1-Watt-Potentiometer Max. +/-10% @ 1K-Ohm 1-Watt-Potentiometer
