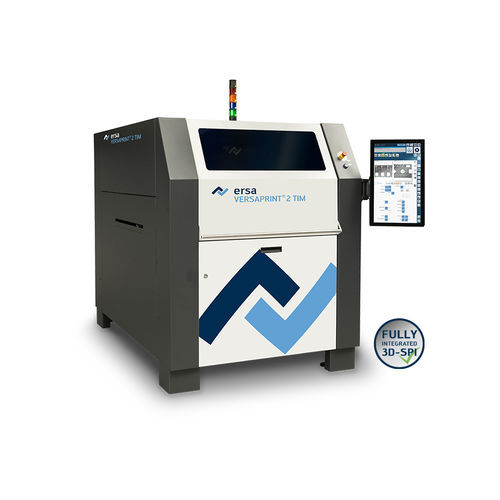

Automatische Siebdruckmaschine VERSAPRINT 2 TIM

LötpastenPCBQualitätsprodukt

Für die effiziente Anwendung von Leistungshalbleitern wie IGBTs muss die optimale elektrische Verbindung zur Leiterplatte und eine hochwertige thermische Anbindung an die Wärmesenke (Gehäuse oder Kühlkörper) erzeugt werden. Die ideale Besetzung für einen hochwertigen Montageprozess ist die Kombination aus der Einpressanlage VERSAFIT 500 für die elektrische Verbindung und dem Schablonendrucker VERSAPRINT 2 TIM (Thermal Interface Material) für die thermische Anbindung zur Wärmeableitung. Direkte Kopplung von Einpress- und Druckprozess Nach dem Einpressvorgang wird die Baugruppe automatisch in den Drucker transportiert, wo auf die IGBTs Wärmeleitpaste gedruckt wird. Die direkte Kopplung von Einpress- und Druckprozess spart Handhabungsschritte und steigert den Durchsatz der Linie. Der VERSAPRINT 2 TIM bietet alle Vorteile des Schablonendrucks kombiniert mit exakten Prozessparametern für eine optimale Verarbeitung von Wärmeleitpasten. So wird ein reproduzierbarer Volumenauftrag erreicht, der zusätzlich mit der im Drucker integrierten Inspektion überwacht werden kann. Im Zusammenspiel bilden VERSAFIT 500 und VERSAPRINT 2 TIM ein leistungsstarkes Gespann für Anwendungen der Leistungselektronik.
