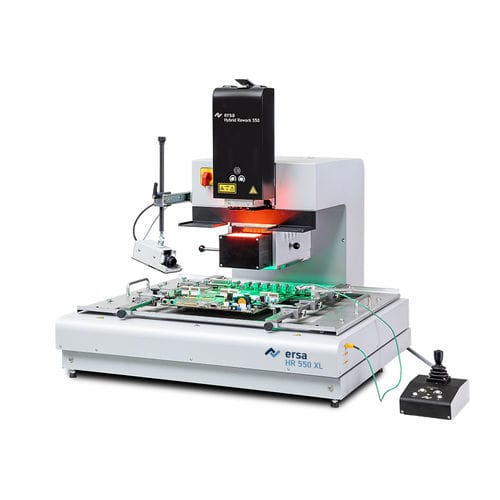

Halbautomatisches Reworksystem HR 550 XL

Groß und flexibel: geführtes Rework für große Boards bis 530 x 610 mm Mit dem HR 550 XL präsentiert Ersa ein halbautomatisches Gerät für große Baugruppen bis ca. 530 x 610 mm - ein echtes Leistungspaket mit acht Untenstrahler-Heizzonen und motorischer X/Y-Feinverstellung und Bauteilrotation. Das System eignet sich für Industrie und Leistungselektronik sowie großformatige Platinen und ist besonders attraktiv für Dienstleister. • 1.800 W Hybrid-Hochleistung-Heizelement • Vollflächige 6.400 W IR-Untenheizung • Hochauflösende Kameras für Platzierung und Prozessbeobachtung • Computerunterstützte Bauteilausrichtung, digitale "Split-Optik" • Ergonomisch optimale Systembedienung • Moderne, benutzerfreundliche Bediensoftware Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert: • schonende Heiztechnologie • sensorgeführte Lötprozesse • kontaktlose Restlotentfernung • präzise Bauteilplatzierung • vollständige Prozessdokumentation • klare Benutzerführung • Abmessungen (BxTxH) in mm: 755 x 930 x 545/747 • Gewicht in kg: 102 kg inklusive Bedienteil • Ausführung antistatisch (j/n): ja • Nennleistung in W: 8.200 • Nennspannung in V AC: 3x 400 VAC, 50-60 Hz, 16 A • Oberheizung: Hybridstrahler 900 W Infrarot + 900 W Heißluft, 70 x 70 mm • Untenheizung: IR-Strahler (8x 800 W), 530 x 530 mm • Messkanäle: 3x K-Typ, 1 x IRS • Positionslaser: Klasse II • Leiterplattengröße in mm: bis 530 x 610 mm (+x) • Bauteilgröße in mm: von 01005 bis 70 x 70 mm • Arbeitstiefe 349 mm
