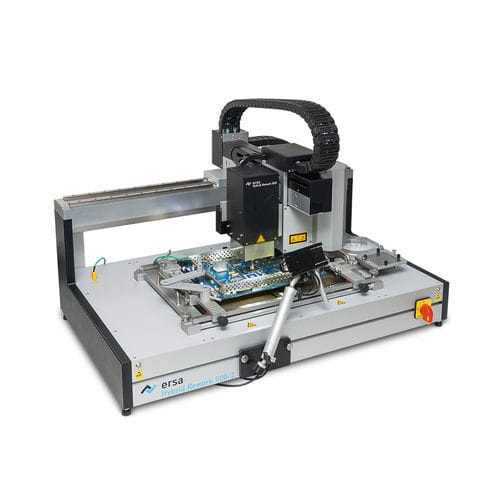

Automatisches Reworksystem HR 600/2

Das Hybrid-Rework-System HR 600/2 setzt Maßstäbe bei der automatisierten Bearbeitung von Baugruppen. Flexibel, effizient, automatisiert, prozesssicher! Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert: • schonende Heiztechnologie • sensorgeführte Lötprozesse • kontaktlose Restlotentfernung • präzise Bauteilplatzierung • vollständige Prozessdokumentation • klare Benutzerführung • Hocheffizienter 800-W-Hybrid-Heizkopf • Homogene, großflächige IR-Untenheizung mit drei Heizzonen à 800 W • Automatische und präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung • Hochgenaues, motorisches Achssystem zur Bauteilplatzierung (+/- 0,025 mm) • Garantiert nutzerunabhängig reproduzierbare Reparatur-Ergebnisse • Prozesssteuerung und -dokumentation über die Bediensoftware HRSoft • Abmessungen (BxTxH) in mm: 850 x 660 x 620 • Gewicht in kg: 57 • Ausführung antistatisch (j/n): ja • Nennleistung in W: 3.200 • Nennspannung in V AC: 230 • Druckluftanschluss: 6-10 bar (ölfrei). ¼ Zoll Schnellkupplung • Luftmenge Kühlung: ca. 65 l/min (@ 6 bar) • Oberheizung: Hybrid-Strahler (2x 400 W), 60 x 60 mm • Untenheizung: IR-Strahler (3x 800 W), 380 x 250 mm • Leiterplattengröße in mm: bis 390 x 300 mm (+x), bis 535 x 300 mm (+x); (0HR600/2L) • Bauteilgröße in mm: von 1 x 1 bis 50 x 50 • Prüfzeichen: CE • Bediensoftware: Windows-PC • Option: Reflow-Prozesskamera: 10 MP CMOS USB-Farbkamera, 25 mm Brennweite; Beleuchtung: 2x LED Punktlicht, regelbar
