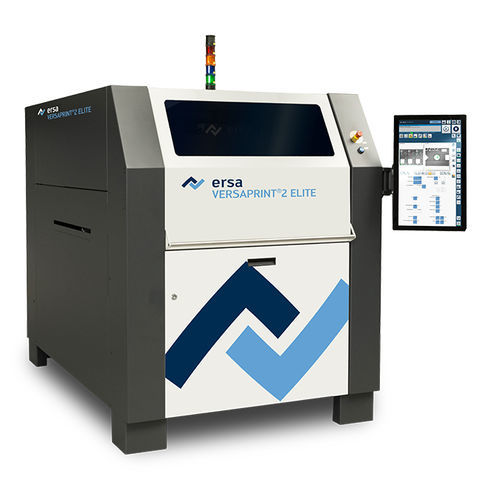

Automatische Siebdruckmaschine VERSAPRINT 2 ELITE

LötpastenSMTkontinuierlich

Besonders geeignet für hohen Inspektionsbedarf Der Ersa Schablonenrucker VERSAPRINT 2 ELITE ist mit schneller 2D-LIST-Kamera der perfekte Drucker für Linienfertigungen, die keine 100%-Inspektion benötigen. Etwa weil bereits ein SPI-System in der Linie integriert ist. Überzeugt auf ganzer Linie durch einfache Bedienung, mit allen Optionen der VERSAPRINT 2 Reihe auf- bzw. nachrüstbar. • Substratgröße (X x Y): mind. 50 x 50 mm, max. 680 x 500 mm (Inspektionsbereich 550 x 500 mm) - • Druckkopf: zwei voneinander unabhängige Rakelköpfe mit kontinuierlicher Rakelkraftregelung, Rakeltiefenanschlag und Pendelbegrenzung - • Optionaler Schablonenreiniger: 680 x 500 mm - • Rakelkraft: 0-230 N - • Substratdicke: 0,5-6 mm - • Kamera: 3D-Zeilenkamera zur Ausrichtung und Inspektion von Substrat und Schablone - • Produktwechsel: unter 2 min • Bauteilfreiraum: bis zu 35 mm - • Wiederholgenauigkeit: +/-12,5 µm @ 6 Sigma - • Grafische Bedienoberfläche: Touchscreen • Schablonengröße: mind. 450 x 450 mm, max. 737 x 737 mm ohne Werkzeug einstellbar - • Druckgenauigkeit: +/-25 µm @ 6 Sigma
