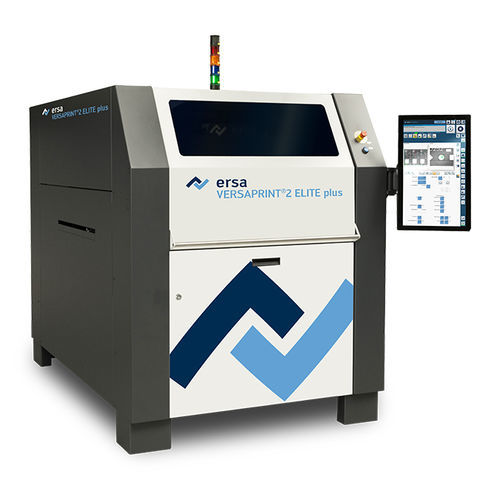

Automatische Siebdruckmaschine VERSAPRINT 2 ELITE plus

LötpastenSMTkontinuierlich

Idealer Drucker für die Linienfertigung ohne 100%-Inspektion Der Ersa Schablonendrucker VERSAPRINT 2 ELITE plus eignet sich perfekt für Linienfertigung, wenn eine 100%-Inspektion nicht gebraucht wird - z.B. weil bereits ein SPI-System in der Linie existiert - und überzeugt durch einfache Bedienung. Ausgerüstet mit einer Flächenkamera mit zwei separaten Kameramodulen. Durch unterschiedliche Beleuchtungsarten sind selbst schwierige Strukturen auf dem Substrat erkennbar. Substratgröße (X x Y): mind. 50 x 50 mm, max. 680 x 500 mm (Inspektionsbereich 550 x 500 mm) - Druckkopf: zwei voneinander unabhängige Rakelköpfe mit kontinuierlicher Rakelkraftregelung, Rakeltiefenanschlag und Pendelbegrenzung Optionaler Schablonenreiniger: 680 x 500 mm - Rakelkraft: 0-230 N - Zeit zum Einrichten: unter 10 min Substratdicke: 0,5-6 mm - Kamera: 3D-Zeilenkamera zur Ausrichtung und Inspektion von Substrat und Schablone - Produktwechsel: unter 2 min Bauteilfreiraum: bis zu 35 mm - Wiederholgenauigkeit: +/-12,5 µm @ 6 Sigma - Grafische Bedienoberfläche: Touchscreen Schablonengröße: mind. 450 x 450 mm, max. 737 x 737 mm ohne Werkzeug einstellbar
