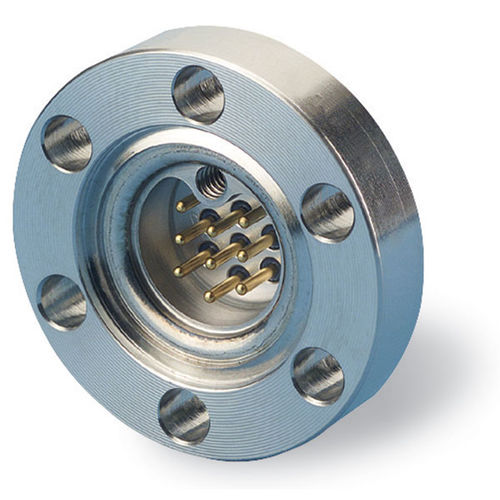

Durchführung für Kabel IFDJG091052

SpannMehrfachisoliert

Diese hermetischen Multipin-Durchführungen sind für platzkritische Anwendungen konzipiert, bei denen Subminiatur-D-D-Durchführungen zu groß sind, um verwendet zu werden. Die kompakte Bauweise des Subminiatur-C ermöglicht Kleinflanschmontagen, es können 1,33" CF- und KF16-Flansche verwendet werden. Subminiatur-C-Durchführungen sind in 9-poliger Ausführung erhältlich. Die vergoldeten Stifte sind in gerader Ausführung, hermetisch abgedichtet und in einem Edelstahlgehäuse mit einer Glaskeramikdichtung elektrisch isoliert. Sowohl die atmosphärenseitigen als auch die vakuumseitigen Anschlüsse sind mit Innensechskantschrauben ausgestattet, die einen Verriegelungsmechanismus für die Durchführungen bieten und gleichzeitig als Passfeder für die Ausrichtung dienen. Vakuumseitig Kapton-isolierte Kabel werden zusammen mit PEEK-Steckverbindern für die Anforderungen von UHV-Anwendungen verwendet.
