CHIP-TO-WAFER (C2W)

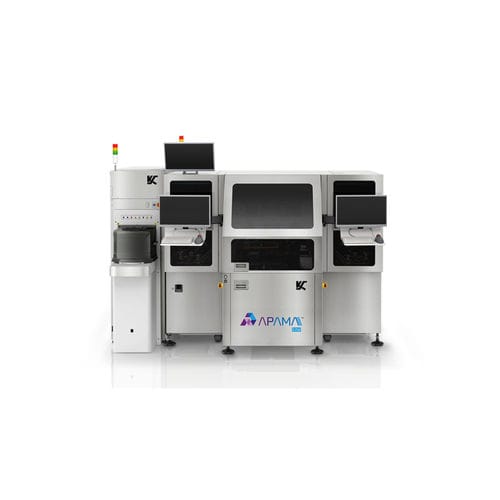

Der APAMA Chip-to-Wafer (C2W) bietet eine vollautomatische Lösung für Thermo-Compression Bonding (TCB), High Density Fan-Out Wafer Level Packaging (HD FOWLP) und High Accuracy Flip Chip (HA FC).
Cost-of-Ownership-Vorteil
Modulare Designs ermöglichen die Flexibilität beim Upgrade von HD FOWLP oder HA FC auf TCB-Prozesse, die effektive Cost-of-Ownership ermöglichen und die Investitionen unserer Kunden schützen.
C2W Merkmale & Vorteile:
Automatisierung
Kontrolle
Platzierungsgenauigkeit
Leistung
Renditesteigerung
Anpassungsfähigkeit
Cost-of-Ownership-Vorteil
Unternehmens- und Verbraucheranwendungen
HBM Speicher-Stapelung
Netzwerkrouter und Switches
Server
High-End-PCs und Grafiken
Smartphones und Tablets
---
