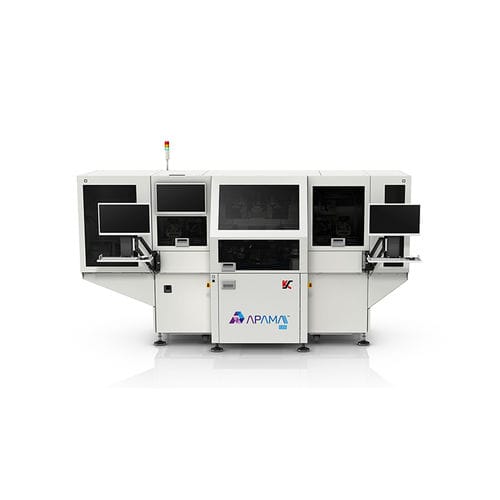

Der APAMA Chip-to-Substrate (C2S) bietet eine vollautomatische Lösung für Thermo- und Thermoelemente
Compression Bonding (TCB), High Density Fan-Out Wafer Level Packaging (HD FOWLP) und High Accuracy Flip Chip (HA FC).
Cost-of-Ownership-Vorteil
Modulare Designs ermöglichen die Flexibilität beim Upgrade von HD FOWLP oder HA FC auf TCB-Prozesse, die effektive Cost-of-Ownership ermöglichen und die Investitionen unserer Kunden schützen.
C2S Merkmale & Vorteile:
Automatisierung
Kontrolle
Platzierungsgenauigkeit
Leistung
Renditesteigerung
Anpassungsfähigkeit
Cost-of-Ownership-Vorteil
Unternehmens- und Verbraucheranwendungen
Netzwerkrouter und Switches
Server
High-End-PCs und Grafiken
Smartphones und Tablets
---
