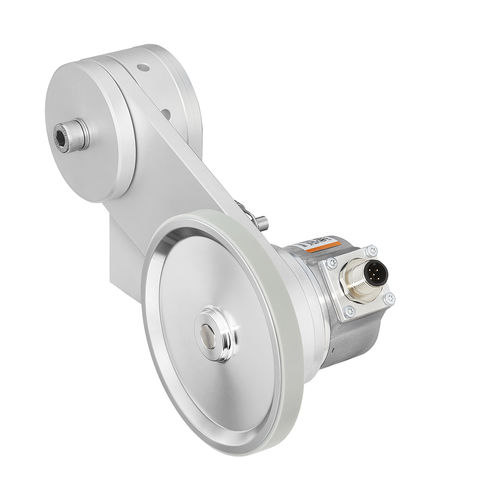

Positionsmesssystem MWE61

TemperaturGewichtNiveau

Lineare Bewegungen rotativ erfassen Messradsysteme von Kübler sind die ideale Lösung für eine zuverlässige Geschwindigkeits-, Positions- und Distanzmessung in Anwendungen mit linearen Bewegungen. Diese werden über das Messrad mit angebautem Drehgeber direkt auf der Messgutoberfläche rotativ erfasst und in lineare Daten umgewandelt. Das robuste Messradsystem MWE61 bietet bei höchster Anpresskraft ein Maximum an Federweg für den Ausgleich von Toleranzen senkrecht zur Transportbewegung des Messgutes. Nutzen Robuste Bauform Mit flexiblen Montagemöglichkeiten: vertikal, horizontal oder über Kopf. Drehgeber in 120° Schritten am Federarm montierbar. Vielfältige Drehgeberauswahl Inkrementaler Sendix Drehgeber mit einer max. Auflösung bis 36.000 Imp./Umdrehung sowie absolute Drehgeber für unterschiedliche Kommunikationsschnittstellen wie zum Beispiel IO-Link oder Profinet für die Integration in Industrie 4.0 Konzepte. Passende Messräder für alle Messoberflächen Umfang 300 mm oder 12“ – Messradbelag verfügbar mit O-Ring oder Doppel O-Ring, glattem oder geriffeltem Kunststoff, Kreuzrändel-Oberfläche und Noppen. Anpresskraft bis max. 40 N Mit stufenlos einstellbarer Vorspannung. Die integrierte Feder sorgt zum Ausgleich von Toleranzen für einen Arbeitsbereich des Messrades bis maximal 150 mm senkrecht zur Messoberfläche.
