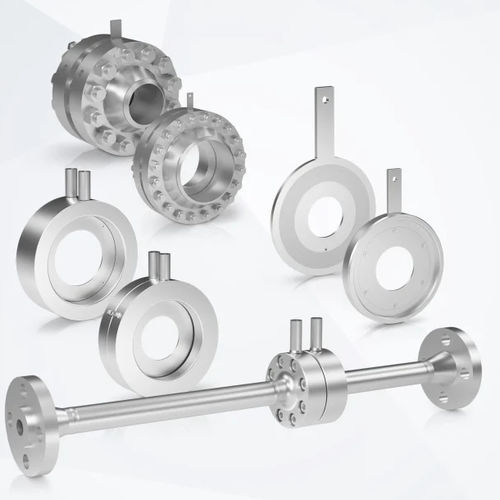

Steckblende zur Duchsatzmessung bei Differentialdruck OPTIBAR series

Blendenmessstrecke OPTIBAR Serie Blendenmessstrecke mit Eck-Druckentnahmen und Ringkammern * Komplett vormontiert mit Messblende, Rohrleitungen, Einlauf-/Auslaufstrecke, Prozessanschlüssen * Nennweite: DN15…100 / 1⁄2…4¨; bis PN100 / ASME Cl 1500 * Temperatur: max. +400°C * Werkstoff: 1.4404 / 316L OPTIBAR MR 4300 ist eine Blendenmessstrecke. Sie eignet sich ideal für Leitungen mit kleinerer Nennweite Sie wird komplett vormontiert und einbaufertig geliefert, mit Messblende, Ringkammern, Prozessanschlüssen sowie Einlauf- und Auslaufstrecke für störungsarmen Durchfluss. Der Wirkdruckgeber ist mit dem Differenzdruckmessumformer OPTIBAR DP 7060 sowie mit Ventilblöcken, Ventilen, Kondensationsgefäßen und anderem Zubehör erhältlich. Produkthighlights * Kompakte oder getrennte Ausführung * Einlauf- und Auslaufstrecken nach DIN 19214 * Reduziert Durchflussstörungen * Minimale Messunsicherheiten: ±0,3…0,4% (kalibriert) * Optionale wasserkalibrierte Ausführung mit noch höherer Genauigkeit (±0,3%) Typische Applikationen * Zur Differenzdruck-Durchflussmessung mit dem Differenzdruckmessumformer OPTIBAR DP 7060 * Für Flüssigkeits-, Gas- und Dampfanwendungen an Leitungen mit kleiner Nennweite * Differenzdruck-Durchflussanwendungen mit erhöhten Genauigkeitsanforderungen
