Ultraschall-Durchflussmessgerät für Fernwärmeanwendungen
* 3-Pfad-Messgerät für Wärmeenergiemessung und Heißwasser
* CT: OIML R75, MID MI-004 (Klasse 1, 2, 3)
* Flansch: DN25…2000 / 1…80", max. PN40 / ASME Cl 300
* Max. +180°C

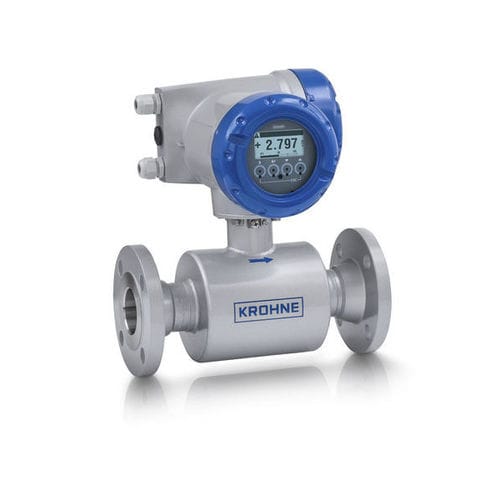

Der OPTISONIC 3400 District Heating ist ein 3-Pfad-Ultraschall-Durchflussmessgerät für Wärmeenergiemessung. Er ist für die Durchflussmessung in Fernwärmenetzen, für die industrielle und gewerbliche Wärmemengen-Messung sowie für die Überwachung von Energie- und Hilfskreisläufen in Kraft-Wärme-Kopplungsanlagen ausgelegt. Das Durchflussmessgerät entspricht den Anforderungen gemäß OIML R75 (Genauigkeitsklassen 1, 2 und 3) und MID MI-004. In Wärmemengenmesssystemen kann es daher zusammen mit einem Temperaturfühler und einem Energiemengenrechner als Durchflussmessgerät (Wärmezähler) eingesetzt werden.
Der OPTISONIC 3400 District Heating ist das einzige Inline-Durchflussmessgerät für Fernwärme, das eine hochgenaue Heizwasser-Durchflussmessung mit drei Ultraschallpfaden über den gesamten Nennweitenbereich DN25…2000 / 1…80" bietet. Da es mit direkten Pfaden und nicht mit Reflektion arbeitet, ist das Messgerät unempfindlich gegenüber (Magnetit-)Ablagerungen. Es bietet eine bi-direktionale Durchflussmessung und besitzt eine vollverschweißte Konstruktion. Der OPTISONIC 3400 District Heating verfügt darüber hinaus über erweiterte Diagnose- und Statusanzeigen. Über die Messung der Schallgeschwindigkeit ist er in der Lage, zusätzliche Informationen über Prozess und Medium bereitzustellen.
Produkthighlights
* Bi-direktionale Durchflussmessung über einen großen dynamischen Messbereich
* Unempfindlich gegenüber Ablagerungen dank direkter Pfadkonfiguration
