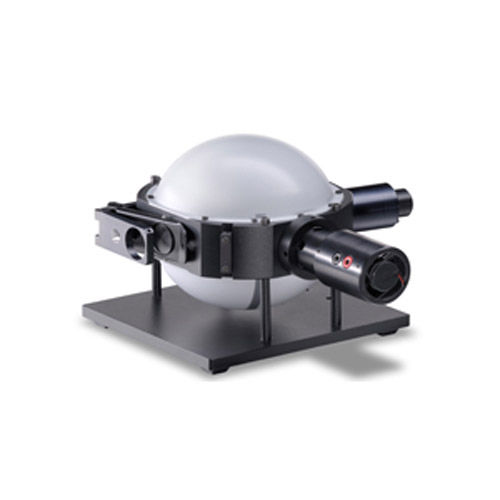

Ulbricht-Kugel / zur Messung des Reflexionsvermögens ISP 150

Übertragung

Die ISP 150 von Instrument System ist eine Ulbricht-Kugelform, die für die Messung der Transmission und Reflexion von diffus streuenden Objekten und Prüflingen entwickelt wurde. Sie ist so konstruiert, dass sie der DIN 5036 für diffuse Reflexionsmessungen entspricht, d.h. sie hat einen Innendurchmesser von 150 mm, eine Eintrittsöffnung von 25 mm und einen Einfallswinkel von 8 Grad. Bariumsulfat-Beschichtung bei der ISP 150. Die ISP 150 ist sehr einfach einzurichten und für verschiedene Messgeometrien zu rekonfigurieren. Der Benutzer kann entscheiden, ob er die spiegelnde Komponente in die Messungen einbeziehen oder ausschließen möchte, indem er eine abnehmbare Strahlfalle verwendet. Wenn Ihre Messgeometrien sowohl diffuse Beleuchtung als auch Transmission verwenden, wird eine Halogenlichtquelle direkt auf die Ulbricht-Kugel aufgesetzt. Umgekehrt wird die Beleuchtung bei acht Grad mit einer Lichtquellenserie LS 100 oder LS 500 realisiert. Die Lichtstrahlung wird über einen Lichtleiter zur Kollimationsoptik geleitet. Diese erzeugt einen leicht konvergierenden Strahl auf der Probenoberfläche. Merkmale - Transmission und Reflexion von diffus streuenden Objekten und Prüflingen werden mit der Ulbricht-Kugel ISP150 einfach gemessen. - Die Spezifikationen der ISP150; 1500mm Innendurchmesser, 25 mm Eintrittsöffnung und 8 Grad Einfallswinkel; entsprechen alle der DIN 5036 Norm für diffuse Reflexionsmessungen. - Die ISP150 ist mit Bariumsulfat beschichtet.
