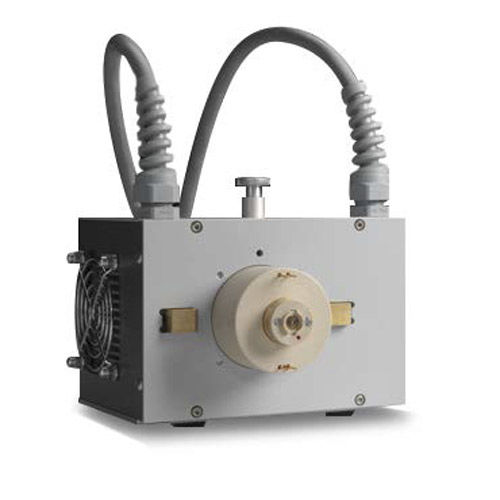

Optischer Adapter LED-850

High-Power-LEDs erzeugen aufgrund eines geringen elektrischen Leistungsbedarfs von nur wenigen Watt nicht nur eine hohe Lichtleistung. Die mit dieser Leistungsbelastung verbundene Wärmeabgabe führt jedoch zu einer erheblichen Erwärmung des LED-Chips und des Gehäuses, so dass diese Energie richtig abgeführt werden muss, um die spezifizierte LED-Lebensdauer zu gewährleisten und einen Ausfall zu vermeiden. Die Chiptemperatur beeinflusst auch die abgestrahlte optische Leistung und das Emissionsspektrum (Farbe): Je höher die Temperaturen, desto geringer die erzeugte Lichtmenge. Instrument Systems bietet zwei Testfassungen für den zuverlässigen Betrieb von High-Power-LEDs an - die Serie LED-81x mit passiver Kühlung und die Serie LED-850 mit aktiver Kühlung/Heizung über ein thermoelektrisches Kühlelement. Robuste Kontaktstifte ermöglichen eine zuverlässige elektrische Verbindung zu den LEDs. Merkmale - TEC-Kühlung und Heizung (Temperaturbereich: + 5°C bis + 85°C) - geeignet für LED-Adapter mit 50 mm Ø - austauschbare Sockel für gängige High-Power-LEDs und Level-2-Boards - 10 W maximale LED-Wärmeableitung - 2 A maximaler Treiberstrom Mit den LED-850 TEC-Testadaptern können Anwender den Einfluss elektrischer und thermischer Betriebsparameter auf die optische Leistung von High-Power-LEDs ermitteln. Thermoelektrische Kühlelemente (lüfterunterstützt) ermöglichen das Kühlen oder Heizen der LED mit einer Genauigkeit von 0,1°C. Zusätzlich können sowohl der integrierte PT100-Sensor als auch das thermoelektrische Kühlelement an einen TEC-Controller angeschlossen werden, um die Temperatur einzustellen und anzuzeigen.
