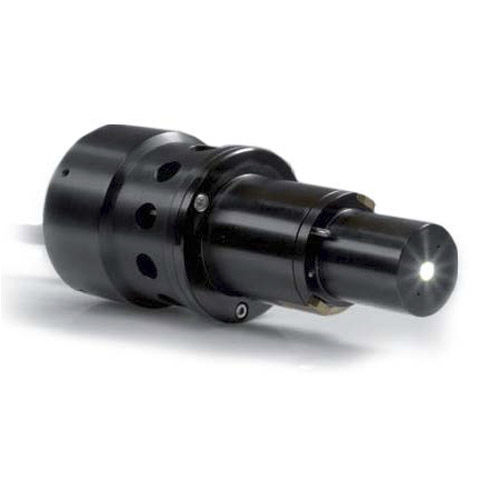

Messbuchse LED-81x series

High-Power-LEDs erzeugen aufgrund eines geringen elektrischen Leistungsbedarfs von nur wenigen Watt nicht nur eine hohe Lichtleistung. Die mit dieser Leistungsbelastung verbundene Wärmeabgabe führt jedoch zu einer erheblichen Erwärmung des LED-Chips und des Gehäuses, so dass diese Energie richtig abgeführt werden muss, um die spezifizierte LED-Lebensdauer zu gewährleisten und einen Ausfall zu vermeiden. Die Chiptemperatur beeinflusst auch die abgestrahlte optische Leistung und das Emissionsspektrum (Farbe): Je höher die Temperaturen, desto geringer die erzeugte Lichtmenge. Instrument Systems bietet zwei Testfassungen für den zuverlässigen Betrieb von High-Power-LEDs an - die Serie LED-81x mit passiver Kühlung und die Serie LED-850 mit aktiver Kühlung/Heizung über ein thermoelektrisches Kühlelement. Stabile Kontaktstifte ermöglichen eine zuverlässige elektrische Verbindung zu den LEDs. Merkmale - passive Kühlung mit Kühlkörper und Lüfter - geeignet für LED-Adapter mit 25 mm Ø - PT100-Temperatursensor - 5 W maximale LED-Wärmeableitung - 2 A maximaler Treiberstrom Die Testfassungen der Serie LED-81x können High-Power-LEDs mit bis zu 5 Watt Wärmeableitung zuverlässig betreiben. Sie sind so konstruiert, dass die entstehende Wärme schnell von der LED weg und in die Umgebungsluft transportiert wird (lüfterunterstützt). Zur Temperaturüberwachung ist ein PT100-Sensor integriert, der mit einem kompatiblen Gerät ausgelesen werden kann. Die Testsockel der Serie LED-81x sind für einen bestimmten High-Power-LED-Gehäusetyp optimiert.
