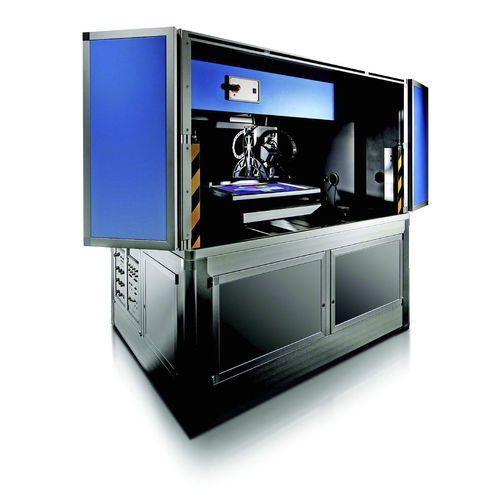

Motorisiertes Goniometer DMS 903

6-Achsfür großflächige Displays

Das DMS 903 ist ideal für die photometrische und farbmetrische Analyse von großen Displays. Das Messsystem basiert auf einem 6-Achsen-Goniometer zur Bestimmung winkelabhängiger Merkmale und wird in der Qualitätskontrolle sowie in der Forschung und Entwicklung eingesetzt. Es erlaubt die Analyse von Prüflingen bis zu einer Diagonale von 1500 mm (ca. 60'') und einer Messfläche von 750 mm (ca. 30''). Merkmale - Charakterisierung von emissiven, transmissiven, reflektiven und transflektiven Displays - 6 motorisierte Achsen für Blickwinkelscan und Oberflächenscan von Proben, ohne Rotation des Prüflings während der Messungen - Optionales Array-Spektrometer für präzise radiometrische und photometrische Messungen - Auswertung aller photometrischen und farbmetrischen Kenngrößen in Abhängigkeit von Betrachtungswinkel, elektrischer Ansteuerung, Zeit und Temperatur (optional mit Zwangsluft-Temperierkammer) - Optionale Spiegelbeleuchtung zur Auswertung der Reflexionseigenschaften (z.B. BRDF) und diffuse Lichtquelle mit einstellbarem Durchmesser (1° bis 15°) zur Simulation der Umgebungsbeleuchtung Spezifikationen DMS 903 Goniometer / Positionierung : 6 motorisierte Achsen (Neigungs-, Azimut- und Höhenverstellung des Messkopfes, x-y-Positionierung, Neigung der Auflicht-Beleuchtungseinrichtung) Maximale Probengröße (L x B) : 1300 x 1600 mm (72″ Diagonale für ein 16:9-Panel) bei Mittenmessung; 650 x 1100 mm (50″ Diagonale für ein 16:9-Panel) für den vollen x-y-Scanbereich Maximaler Verfahrweg : 600 x 450 mm Maximale Probendicke : 280 mm Ausrichtung der Probe : Horizontal (keine Rotation der Probe während der Messung) Detektoren : Photometer PMT 3 (Standard); Spektrometer (optional)
