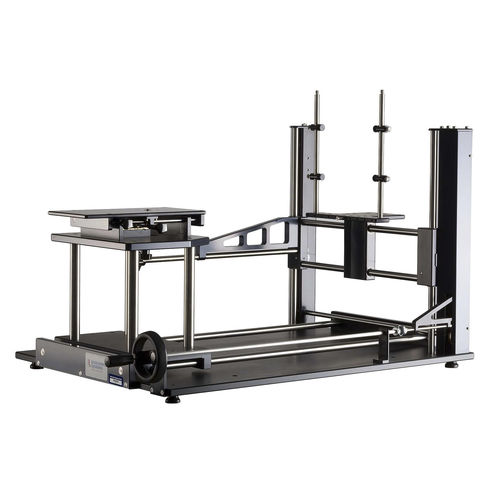

Manueller Positionierer DTS-400-110

vertikal3-Achs

Der Systempositionierer DTS 400 von Instrument Systems ist sowohl für die photometrische als auch für die radiometrische Analyse von Displays bestens geeignet. Der Systempositionierer DTS 400 von Instrument Systems gehört zu den nützlichen und funktionalen Geräten der photometrischen Messtechnik. Es handelt sich um ein multifunktionales Rack, das dem Anwender die manuelle Positionierung verschiedener Prüflinge und Messgeräte bei der photometrischen und radiometrischen Auswertung von Displays ermöglicht. Für die horizontale und vertikale Positionierung des zu prüfenden Objekts verfügt das Gerät über eine praktische X-Y-Aufhängung. Das Messgerät wird stattdessen auf einer anderen Plattform montiert, wodurch Bewegungen in der Z-Achse eine genaue Fokussierung auf das Prüfobjekt ermöglichen. Beide Funktionen sind in einer stabilen und robusten Einheit integriert, die Fehlausrichtungen und versehentliche Messungen verhindert. Weitere Informationen - DTS 140 - LumiCam 1300 - TOP 200 Spezifikationen Modell : DTS-400-110 Verfahrbereich (X,Y,Z) : 855 x 586 x 512 mm Reproduzierbarkeit : ± 0,013 mm Testartikel Tischbewegung Horizontal (X-Achse) : 162 mm auf jeder Seite der Mitte Vertikal (Y-Achse) : 167 mm (min) bis 510 mm (max) Prüflingsgewicht : bis zu 25 kg mit Schwerpunkt über dem Tisch Fokussierplattform Fokussierlänge (Z-Achse) : 100* bis 582 mm Konstruktion Material : Aluminium schwarz eloxiert *Abstand vom Prüflingstisch zum UNC 1/4 Anschluss an der Fokussierplattform
