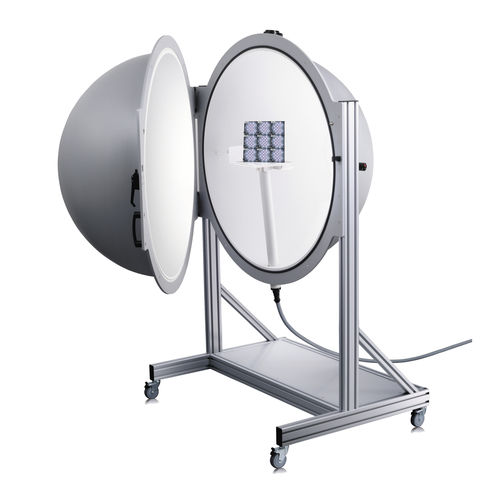

Ulbricht-Kugel / für Lichtstrommessung ISP 1000

Eine der wichtigsten Prüfungen in der Lichtmesstechnik ist die Bestimmung der Gesamtstrahlungsleistung bzw. des Lichtstroms von Lichtquellen mit Hilfe von Ulbricht-Kugeln. Die Innenfläche einer Ulbricht-Kugel ist mit einem diffus reflektierenden Material beschichtet, das eine vollständige Integration und Homogenisierung der emittierten Strahlung gewährleistet. Das integrierte Licht wird dann an der Detektoröffnung gemessen. Eine komplette Serie von Ulbricht-Kugeln wurde von Instrument Systems entwickelt und ist in einer Vielzahl von Größen erhältlich, um ein breites Spektrum von Anwendungen abdecken zu können. Ausschlaggebend für die Wahl der geeigneten Ulbricht-Kugel ist die maximale Abmessung der zu messenden Lichtquelle. Größere Quellen erfordern den Einsatz größerer Ulbricht-Kugeln, um Messfehler möglichst gering zu halten. Die Ulbricht-Kugeln von Instrument Systems haben alle eine seitliche Eintrittsöffnung zur Bestimmung des Lichtstroms in der 2π-Konfiguration (d.h. zur Bestimmung der Emission nur in die vordere Hemisphäre). Bei größeren Ulbricht-Kugeln kann das Testobjekt in der Mitte montiert werden, was Messungen in der 4π-Konfiguration (d.h. zur Bestimmung der Emission in alle Richtungen) ermöglicht. - Messung der Gesamtstrahlungsleistung und des Gesamtlichtstroms von High-Power-LEDs, LED-Modulen und Lampen - 300-mm-Minusport für die Einkopplung von der Seite - Adapterplatten für LED-Testfassungen vom Typ LED-5xx, 6xx und -81x und für TEC-Testadapter vom Typ LED-850 - Lampensäule zur Messung von stehenden oder hängenden Lichtquellen - Hilfslampe zur Kompensation der Selbstabsorption
