Super hohe Zuverlässigkeit Halogenfrei
Lötpaste
S3X58-HF900N
Sn 3,0Ag 0,5Cu
Entwickelt, um extrem zuverlässige SIR/ECM mit einem extrem schmalen Muster zu versichern
Herausforderungen an die Zuverlässigkeit in engen Lückenmustern
Bei der Prüfung der Zuverlässigkeit der Isolierung und der Flussmittelrückstände wird normalerweise ein 0,317-mm-Spaltkamm-Coupon sowohl für JIS- als auch für IPC-Normen verwendet. In letzter Zeit verlangen jedoch immer mehr Kunden nach einem Testcoupon mit schmalerem Spalt.
■Issues
・Narrower Die Lücke ermöglicht es Metallionen, sich zwischen den Elektroden zu bewegen und die Elektromigration zu erhöhen.
・The oben ermöglicht eine leichtere Bewegung von ionisiertem Metall zwischen den Leiterbahnen und erhöht somit das Auftreten von Elektromigration.
■Solution
・The aktivatorreduzierendes System und hydrophobes Kolophonium-System in S3X58-HF900N verhindert die Bildung von ionischem Metall.
Dies trägt dazu bei, das Auftreten von Elektromigration in sehr schmalen Spuren zu verhindern.
Neue Technologie erreicht hohe SIR
■Conventional
Verringerter Isolationswiderstand aufgrund der Existenz ionischer Substanzen im Flussmittelrückstand beschleunigt die Aktivität der ionischen Substanzen.
Entladene Metallionen an der Anode gehen auf die Kathode über und werden zu einem Metall reduziert. Die metallische Abscheidung sammelt sich an der Kathode zu einem Dendriten an und verkürzt den Abstand zwischen der Elektrode, was zu einer Ionenwanderung führt.
■S3X58-900N
Mit HF900N verbleiben weniger ionische Substanzen im Flussmittelrückstand. Aufgrund der Abwesenheit von ionischen Substanzen im Flussmittelrückstand,
der Isolationswiderstand bleibt auch beim Anlegen einer Spannung konstant.

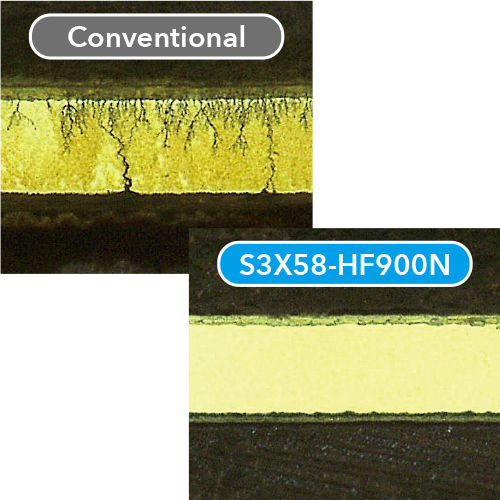

Bemerkenswertes Ergebnis im Narrow Gap SIR-Test
S3X58-HF900N behält einen hohen SIR-Wert bei, ohne dass nach einem Umgebungstest mit 1000 Stunden angelegter Spannung eine Ionenwanderung beobachtet wird.
---
