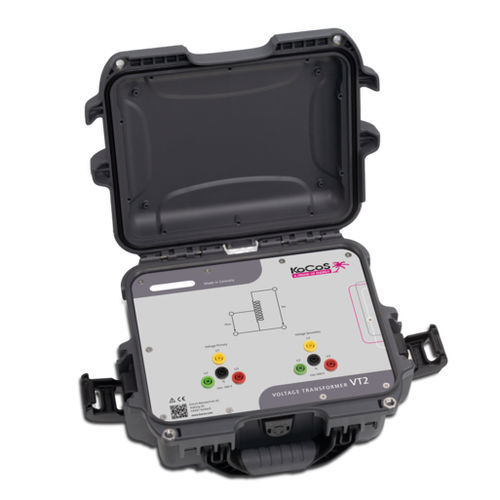

Testsystem für Labor Voltage Transformer VT2

für Stromnetzfür elektrische Maschinen und Anlagenfür die Elektronik

Relaisprüfung in Niederspannungsanlagen mit bis zu 690 VLL In Verbindung mit dem Spannungstransformator VT2 kann die maximale Ausgangsspannung der ARTES-Prüfsysteme von 300 VLE /520 VLL auf 600 VLE/1040 VLL verdoppelt werden. Hiermit ist es möglich, auch Schutzrelais mit einer Nennspannung von bis zu 690 VLL direkt zu prüfen. Der 3-phasige Spannungstransformator VT2 zeichnet sich insbesondere durch seine hohe Genauigkeit aus. Aber auch der Schutz des Prüfobjektes gegen Überspannungen wurde speziell berücksichtigt. Hohe Genauigkeit und nahezu lastunabhängig Besonderes Augenmerk bei der Entwicklung des VT2 galt der Dimensionierung der Transformatoren. Durch deren spezielle Abstimmung bezüglich Windungen, Eisenquerschnitt und Geometrie konnte eine hohe Spannungssteifigkeit und somit eine hohe Genauigkeit in einem weiten Lastbereich erzielt werden. Auf zeitaufwendige Messungen und die Bestimmung sowie Eingabe des jeweiligen Übersetzungsverhältnisses vor jeder Prüfung kann daher in den meisten Fällen verzichtet werden. Inrushunterdrückung zur Vermeidung von falschen Messergebnissen Der bei der Verwendung von Transformatoren übliche Einschaltstromstoß kann bei der Schutzrelaisprüfung zu falschen Messergebnissen führen. Durch die Anzahl der Transformatorwindungen und eigens konstruierte Transformatorkerne konnte eine äußerst effektive Inrushunterdrückung realisiert werden. Konstante Ausgangsspannungen stehen hierdurch direkt beim Prüfungsstart an und gewährleisten präzise Messergebnisse.
