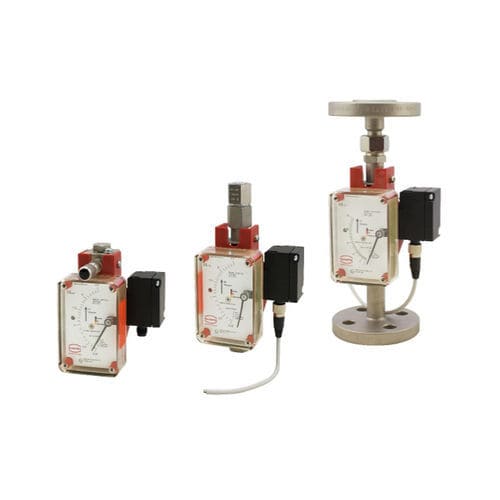

Schwebekörper-Durchflussmesser KDS

MassenMagnetfür Flüssigkeiten

Der Messstoff strömt von unten nach oben durch das Mess-rohr. Dabei hebt er den Schwebekörper so weit an, bis ein dem Durchfluss entsprechender Ringspalt zwischen dem Messkonus und dem Schwebekörper entsteht. Die dabei auf den Schwebekörper wirkenden Kräfte (Gewichtskraft, Auftriebskraft, Strömungskraft) sind im Gleichgewicht. Die Höhenstellung des Schwebekörpers als Resultat der Durchflussmenge wird mittels eingebautem Permanentmagneten über das Folgemagnetsystem in eine Drehbewegung auf die Zeigerachse der Analoganzeige übertragen. Der Schwebekörper-Durchflussmesser besteht aus einer Gerätearmatur mit eingebautem Edelstahlmessrohr und darin befindlichem vertikal beweglichem Schwebekörper und dem für die Einstellung der Durchflussmenge erforderlichen Ventil (nur KDS-K/C).
