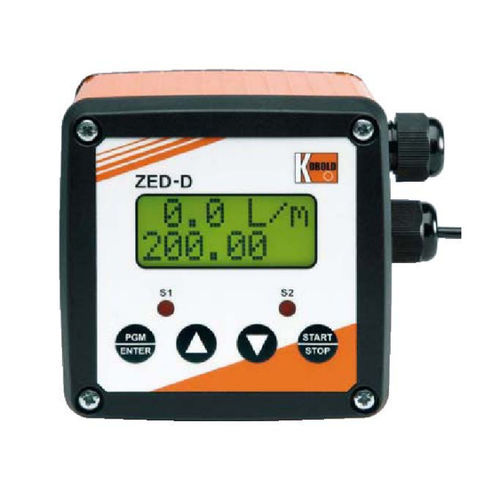

Impulszähler ZED series

SchraubenBatchdigital

Die Auswerteelektronik wandelt das Frequenzsignal des Messwertgebers in einen 3(4)-stelligen Durchflusswert mit wählbarer Maßeinheit, sowie in ein skalierbares Analogsignal um. Die beiden Grenzwert-Relais mit potentialfreien Wechselkontakten überwachen kontinuierlich den Durchfluss auf Über- und Unterschreitung der frei einstellbaren Grenzen. Es kann dabei zwischen Grenzwert- oder Fensterüberwachung gewählt werden. Getrennt für jedes Relais lassen sich Schaltpunkt, die Hysterese, ein Fensterpunkt sowie Ein- und Ausschaltverzögerung einstellen. Die Schaltpunkte lassen sich auch direkt über die Bedientasten einstellen, ohne ins Menu zu wechseln. Der Schaltzustand wird durch je eine rote Leuchtdiode angezeigt. In der unteren Zeile des Displays wird ein Bargraph des Durchflusswertes dargestellt. Der Analogausgang ist wahlweise als Stromausgang mit 0(4)...20 mA oder als Spannungsausgang mit 0...10V erhältlich. Die Parameternamen können im Menü sowohl in deutsch als auch in englisch dargestellt werden. Bei sich schnell ändernden Durchflusswerten kann zur Beruhigung der Anzeige und des Analogwertes eine Mittelwertbildung per Software zugeschaltet werden. Ein MIN/MAX-Wertspeicher ermittelt die Extremwerte des Durchflusses. Die Anzeige der Werte sowie die Rücksetzung erfolgt direkt über die Tastenbedienung, ohne ins Menü wechseln zu müssen. Die Rücksetzung über die Tasten kann auch gesperrt werden. Ein Überschreiten des einstellbaren maximalen Durchflusses (Messbereichsüberschreitung) wird im Display gemeldet. Die wichtigsten Parameter lassen sich über eine Passwortfunktion vor unbefugter Änderung sperren.
