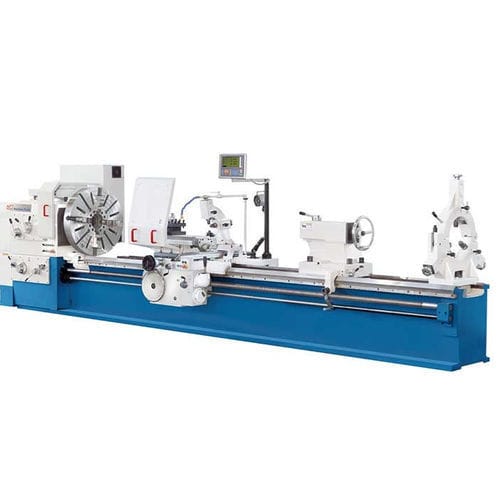

Konventionelle Drehmaschine DL S 515/3000
horizontal3-AchsA2-11

konventionelle Drehmaschine
konventionelle Drehmaschine
konventionelle Drehmaschine
konventionelle Drehmaschine
konventionelle Drehmaschine
konventionelle Drehmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
konventionell
Spindelausrichtung
horizontal
Achszahl
3-Achs
Spindelnase
A2-11
Anwendungsbereich
für Intensiveinsatz, für große Werkstücke
Leistung
Hochpräzision, leistungsstark
Durchmesser

1.000 mm, 1.350 mm
(39,37 in, 53,15 in)

Rotationsgeschwindigkeit

Max: 630 rpm
(3.958,407 rad.min-1)

Min: 5 rpm
(31,416 rad.min-1)

Länge des Werkstücks

3.000 mm
(118 in)

Stangendurchlass

100 mm
(4 in)

X-Hub

520 mm
(20 in)

Z-Hub

2.700 mm
(106 in)

Schnellvorschub auf x-Achse

1.800 mm/min
(1 in/s)

Schnellvorschub auf z-Achse

3.640 mm/min
(2 in/s)

Nominalleistung

22 kW
(29,9 hp)

Gesamtlänge

5.150 mm
(203 in)

Gesamtbreite

1.500 mm
(59 in)

Gesamthöhe

1.600 mm
(63 in)

Gewicht

6.800 kg
(14.991 lb)

Beschreibung

Die Drehmaschinenbaureihen DL S ist etwas kleiner als die DL E Heavy, aber ebenfalls für große Drehdurchmesser und Werkstücklängen ausgelegt. Sie ist die Lösung zur konventionellen Bearbeitung von Werkstücken bis zu 5000 mm Länge und über 720 mm Durchmesser. Das besonders breite und stark verrippte Maschinenbett nimmt die hohen Werkstückgewichte auf. Die Lamellenkupplung gibt dem Bediener die Kontrolle über die Dynamik des Spindelanlaufes und der Eilgang im Support ist bei großen Bettlängen besonders effektiv. Spitzenweiten bis 5000 mm Leistungsstarker Motor In 4-stufen regelbare Spindeldrehzahl Eilgang in X und Z-Richtung Besonders schweres, stark verripptes und breites Maschinenbett in steifer einteiliger Monoblockbauweise Induktionsgehärtete und geschliffene Führungsprismen garantieren langfristig Genauigkeit und minimalen Verschleiß Massiver Spindelstock mit hochgenauer, kegelrollengelagerter Hauptspindel und 100 mm Spindelbohrung, überzeugt durch herausragende Stabilität unter Last Hervorragende Laufruhe bei maximaler Spindeldrehzahl Joystick-Schaltung für X- und Z-Vorschub direkt am Support Manuell geschaltetes 4-Stufen-Vorgelegegetriebe, hochwertige Frequenz-Regeltechnik kombiniert mit einem kräftigen Hauptspindelmotor ermöglichen eine exakte Abstimmung der Drehzahl und ein hohes Drehmoment für schwere Zerspanung
