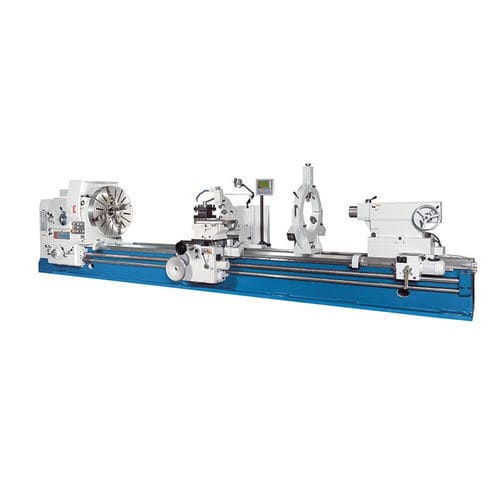

Konventionelle Drehmaschine DL E 620/3000
horizontal3-Achsfür Intensiveinsatz

konventionelle Drehmaschine
konventionelle Drehmaschine
konventionelle Drehmaschine
konventionelle Drehmaschine
konventionelle Drehmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
konventionell
Spindelausrichtung
horizontal
Achszahl
3-Achs
Anwendungsbereich
für Intensiveinsatz
Leistung
leistungsstark
Durchmesser

900 mm
(35,43 in)

Rotationsgeschwindigkeit

Max: 315 rpm
(1.979,203 rad.min-1)

Min: 4 rpm
(25,133 rad.min-1)

Länge des Werkstücks

3.000 mm
(118 in)

X-Hub

630 mm
(25 in)

Z-Hub

2.800 mm
(110 in)

Schnellvorschub auf x-Achse

1.870 mm/min
(1 in/s)

Schnellvorschub auf z-Achse

3.740 mm/min
(2 in/s)

Nominalleistung

22 kW
(29,9 hp)

Gesamtlänge

6.100 mm
(240 in)

Gesamtbreite

1.880 mm
(74 in)

Gesamthöhe

1.920 mm
(76 in)

Gewicht

11.550 kg
(25.463 lb)

Beschreibung

Mit den Maschinen der Baureihe DL E Heavy können Sie wirklich große Drehdurchmesser und Werkstücklängen bearbeiten. Diese Drehmaschinenbaureihe ist die Lösung zur konventionellen Bearbeitung von Werkstücken bis zu 8000 mm Länge und über 1600 mm Durchmesser. Das besonders breite und stark verrippte Maschinenbett nimmt die hohen Werkstückgewichte auf. Kraftvolle Motoren treiben die Hauptspindel über eine fein dosierbare Lamellenkupplung an. Der Eilgang im Support ist bei großen Bettlängen besonders effektiv und auch der schwere Reitstock wird mit motorischem Antrieb verfahren. Spitzenweiten bis 8000 mm Leistungsstarker Motor Eilgang in X und Z-Richtung Schwerer und großzügig dimensionierter Gusskörper mit stark verripptem Maschinenbett, Vibrationen werden dadurch auf ein Minimum reduziert Induktionsgehärtete und geschliffene Bettführungen Joystick-Schaltung für X- und Z-Vorschub direkt am Support Separater Eilgangsmotor für Zustellung in X- und Z-Richtung Standfeste Lamellenkupplung für Hauptspindelantrieb Großdimensionierte Spindellagerung Überlastkupplung im Schlosskasten
