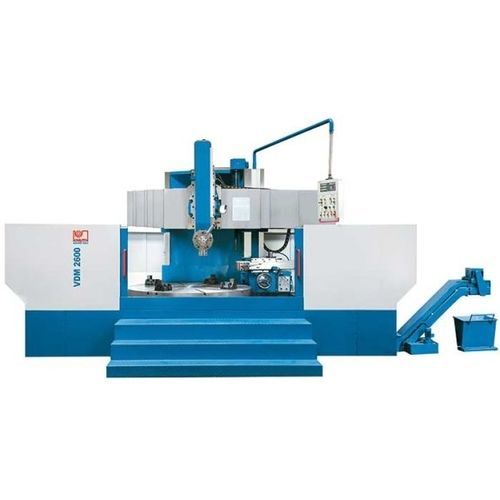

Vertikaldrehmaschine VDM 2600 Skonventionell3-AchsHochpräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- konventionell
- Spindelausrichtung
- vertikal
- Achszahl
- 3-Achs
- Leistung
- Hochpräzision, leistungsstark
- Durchmesser
2.600 mm
(102,36 in)- Rotationsgeschwindigkeit
Max: 45 rpm
(282,743 rad.min-1)Min: 1,41 rpm
(8,859 rad.min-1)- Länge des Werkstücks
1.500 mm
(59 in)- X-Hub
730 mm, 1.300 mm
(29 in, 51 in)- Z-Hub
1.000 mm, 1.180 mm
(39 in, 46 in)- Schnellvorschub auf x-Achse
1 mm/min, 86 mm/min
(0 in/s, 0 in/s)- Schnellvorschub auf z-Achse
1 mm/min, 86 mm/min
(0 in/s, 0 in/s)- Nominalleistung
37 kW
(50,3 hp)- Gesamtlänge
7.900 mm
(311 in)- Gesamtbreite
5.300 mm
(209 in)- Gesamthöhe
5.400 mm
(213 in)- Gewicht
27.500 kg
(60.627 lb)
Beschreibung
Die Baureihe der Vertikaldrehmaschinen VDM bietet moderne konventionelle Lösungen für die Bearbeitung großer Werkstückdurchmesser und hoher Werkstückgewichte. Ihre Bauweise ermöglich besonders einfaches und sicheres Be- und Entladen. Der Vorschubantrieb ist ein drehmomentstarker Servomotor und eine kraftvolle Hydraulik erledigt die Klemmung der Quertraverse. Der Hauptantrieb stellt hohes Drehmoment für schwere Zerspanung bereit und für die Bearbeitung der Außenkontur steht ein Seitensupport zur Verfügung. Die serienmäßig montierte 3-Achs-Positionsanzeige sorgt für Präzision.
optimale Bestückung mit Kran und Stapler
stufenlose Vorschubregelung über Servomotor
langer, stabiler Vertikalausleger
Seitensupport mit Ausleger und eigenem Vorschub
Reduktionsgetriebe für hohes Drehmoment
Stufenlose Vorschubregelung über Servomotor
Optimale Bestückung - sehr gut zugänglich mit Kran und Stapler
Schwere Bauweise des Ständers mit breiten, gehärteten Führungen
Hydraulische Klemmung der Quertraverse
Stabile Führungskonstruktion verleiht dem Vertikalausleger hervorragende Stabilität und Genauigkeit
Die Spindel läuft in einem hochpräzisen, zweireihigen Rollenlager und ist einstellbar
Der Antrieb erfolgt über ein Reduktionsgetriebe für hohes Drehmoment und einen Drehzahlbereich von 10 - 315 1/min
Servormotoren-Technik sorgt für kraftvollen, stufenlos regelbaren Vorschub des Vertikalauslegers
