In-Situ-Beschichtung und UV-Licht-Messsystem für das Annealing

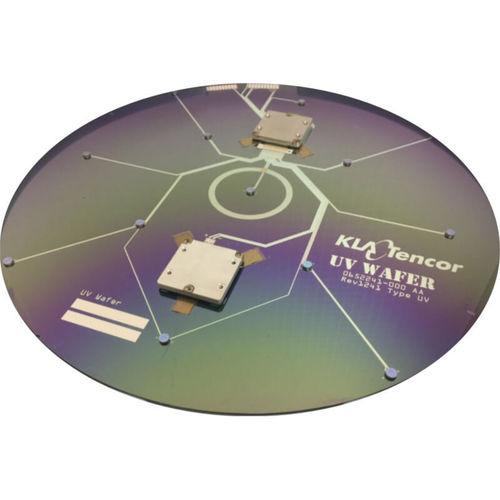

Das In-Situ-UV-Lichtmesssystem UV Wafer nutzt die drahtlose Sensor-Wafer-Technologie zur Messung der UV-Lichtdosierung und -intensität an der Wafer-Oberfläche innerhalb von Anlagen für die Filmabscheidung. Der UV Wafer ermöglicht eine bisher nicht verfügbare Prozessoptimierung und -überwachung und liefert zeitliche und räumliche Informationen über die Intensität des Lichts, das die Wafer-Oberfläche von der UV-Lampe erreicht, die zum Ausglühen oder Aushärten von FCVD (fließfähigen) Oxiden und dielektrischen Schichten mit niedrigem k-Wert verwendet wird. Der UV-Wafer kann auch die durch die Lampenalterung verursachte Drift oder andere Änderungen der Lampenintensität erkennen, die zu ungleichmäßigen Filmeigenschaften führen. Durch die Hervorhebung optischer Systemprobleme innerhalb des UV-Lampen-Subsystems hilft der UV-Wafer den Ingenieuren, Prozesswerkzeugverbesserungen vorzunehmen, die zu optimalen Härtungsprozessen führen.
Anwendungen
Prozessentwicklung, Prozessqualifizierung, Prozesswerkzeugqualifizierung, Prozesswerkzeugüberwachung, Prozesswerkzeuganpassung
Schichtabscheidung, UV-Härtung, UV-Temperung
---
