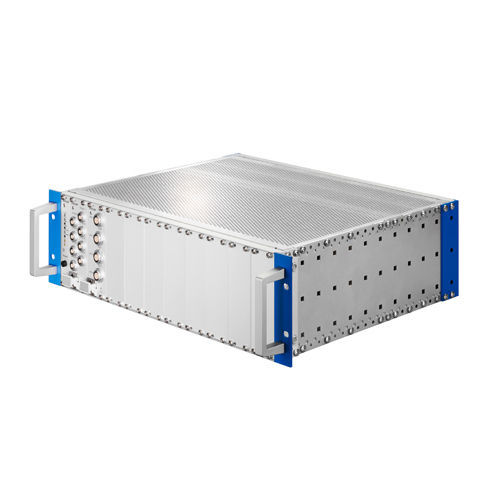

19"-Rack-Datenerfassungssystem K3800AS

Ethernet Interface

Die Basiseinheit Typ K3800AS ist ein 19"-Baugruppenträger,der eine modulare Architektur zur Aufnahme einer Reiheneuer leistungsstarker I/O-Einschubmodule besitzt. Er stelltdie stationäre Variante der vielseitig eingesetzten Kistler OnBoard-Datenerfassungsgeräte (Automotive und Test) zurFahrzeugsicherheit dar. Die Merkmale der stationären System-Basiseinheit können wie folgt zusammengefasst werden: • Bis zu 8 Erweiterungsmodule • 4 x CL2-Schnittstellen, die 240 W bei 48 V Gleichspannung liefern • 5 x T0-Ausgangsschließerkontakt • 1 x SR-Ausgangsschließerkontakt • 1 x Sync-Ausgang RS-485 • 1 x T0-Bandschalteingang • 1 x SR-Bandschalteingang • 12 V Hilfsspannung für Lichtschranken • Schnittstelle zu externem StartPoint Typ K3981B • 100-Mbit-Ethernet-Schnittstelle Die Basiseinheit mit den dazu gehörigen Einschubmodulen zurDatenerfassung wurde entwickelt, um die gleiche hervorragende Leistung und hohe Zuverlässigkeit, wie von den OnBoard-Geräten her bekannt, auch in der stationären Laboranwendung zu bieten. Mögliche Anwendungen sind unteranderem die Dummy-Vorbereitung/-Kalibrierung und Komponententests.
