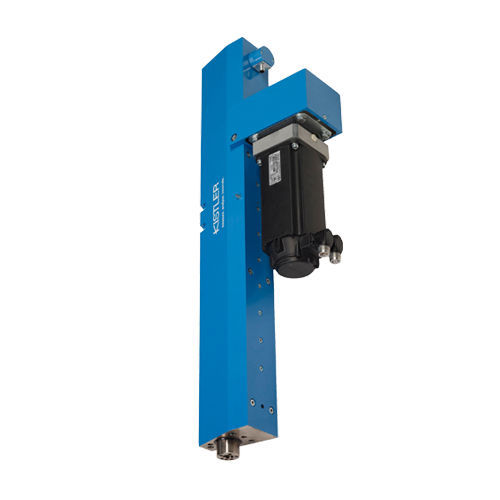

Fügemodul mit integriertem Kraftsensor 2152B25350

Das Fügemodul Typ 2152B… mit integriertem piezoelektrischen Kraftsensor und zwei vordefinierten Messbereichen von25 kN und 15 kN eignet sich besonders für kraft-weg- überwachte Einpress- und Fügevorgänge bei kompakter Anordnung. • Kraftregelung • Integrierter Ladungsverstärker • Zwei voreingestellte Messbereiche • Hohe Verfahrgeschwindigkeit • Höhere Steifigkeit • Verbesserte Führungsgenauigkeit • Hohe Überlastsicherheit des Sensors Das NC-Fügemodul NCFS Typ 2152B... besteht aus einemrobusten Gehäuse, in dem ein piezoelektrischer Druck-ZugKraftsensor integriert ist. Im Motor befindet sich ein Absolutwertgeber für die exakte Positionierung. Die auf den Sensorwirkenden Druck- oder Zugkräfte erzeugen im piezoelektrischen Messelement eine proportionale elektrische Ladung,welche durch den integrierten Ladungsverstärker in ein analoges Spannungssignal umgewandelt wird. Der Antriebsmotorist ein elektronisch kommutierter AC-Servomotor, der durcheinen Servoverstärker gesteuert wird. Eine konstante Drehzahl,d.h. konstante Verfahrgeschwindigkeit, ist sichergestellt. Standardfunktionen wie Fügen auf Block, Position und kraftgeregeltes Fügen sowie Verfahren auf Zwischenpositionen werdenunterstützt.
