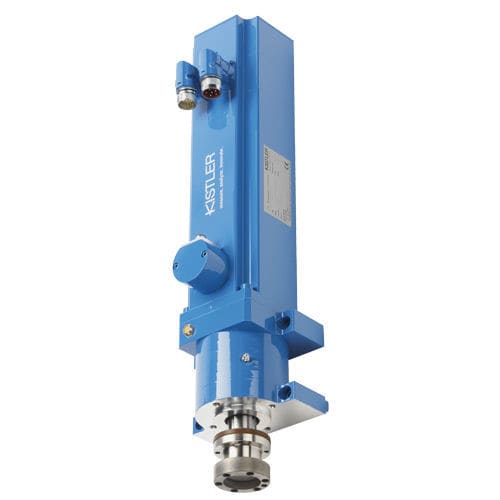

Fügemodul mit integriertem Kraftsensor 2151B05022001

Das NC-Fügemodul NCFH Typ 2151B... (in zwei Baugrössen vorhanden) mit integriertem piezoelektrischen Kraftsensor für Fügekräfte von 1 ... 60 kN eignet sich besonders für kraftweg-überwachte Montage- und Fügevorgänge. • Kraftregelung • Zwei voreingestellte Messbereiche • Hohe Verfahrgeschwindigkeit • Aktive Stauchungskompensation für erhöhte Positioniergenauigkeit • Kein externer PC mit Spezialsoftware notwendig • Absolutwertgeber, dadurch keine Referenzfahrt erforderlich • Besonders Wartungsarm Die NC-Fügemodule NCFH Typ 2151B... bestehen aus einemrobusten Gehäuse, in dem ein Wegsensor als Absolutwertgeber und ein piezoelektrischer Druck-Zug-Kraftsensor integriertsind. Die auf den Sensor wirkenden Druck- oder Zugkräfte erzeugen im piezoelektrischen Messelement eine proportionaleelektrische Ladung, welche durch den integrierten Ladungsverstärker in ein analoges Spannungssignal umgewandelt wird.Der Antriebsmotor ist ein elektronisch kommutierter AC-Servohohlwellenmotor, der durch einen Servoverstärker gesteuertwird. Konstante Drehzahl, d.h. konstante Verfahrgeschwindigkeit, ist sichergestellt. Standardfunktionen wie Fügen aufBlock, Position und kraftgeregeltes Fügen sowie Verfahren aufZwischenpositionen werden unterstützt.
