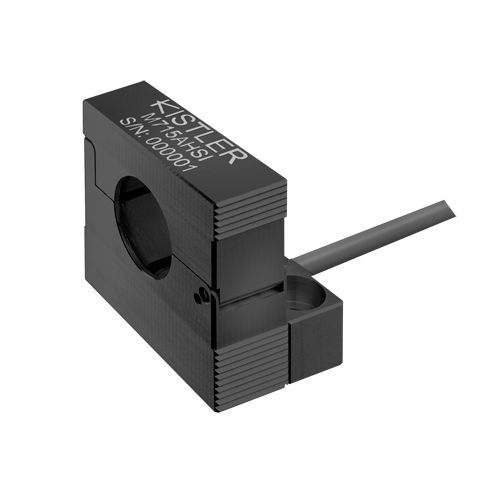

Ringkern-Stromsensor M715AHSI

DCAC

Der Stromimpulssensor basiert auf einem Hallmessprinzip underlaubt somit die indirekte Messung der Stromstärke in einerLeitung. Die Vorteile: Das Messsignal ist von der stromführenden Leitung galvanisch getrennt. Zudem ist ein Auftrennen der stromführenden Leitung nicht erforderlich. Strom undStromänderungen in der zu messenden Leitung bewirken einMagnetfeld beziehungsweise eine Magnetfeldänderung. DerHallsensor mit Ringkern erfasst das Magnetfeld sowie dieMag netfeldänderungen und liefert eine zum Strom proportionale Ausgangsspannung.Der Sensor ist mit Identifikationsmodul lieferbar. Kundenspezifische Kabellängen und Steckverbinder mit spezieller Kundenbelegung sind optional erhältlich. Einsatzgebiet ist die Strommessung während Dauertests (Durability-Test) von z.B. Batterieanschlüssen. Da der Sensor aufjegliche Magnetfeldänderung reagiert, ist bei der Montagedarauf zu achten, dass sich nach Möglichkeit keine weiterenstromführenden Leitungen, E-Motoren oder Zündspulen in derNähe befinden. Soll der Sensor bei einem Crashtest eingesetzt werden, ist zusätzlich der Schnappverschluss gegen ungewolltes Öffnen zu sichern. Die stromführende Leitung solltemöglichst mittig durch den Sensor geführt werden. Ansonstenkommt es je nach Leitungsführung zu unterschiedlichen Empfindlichkeiten.
