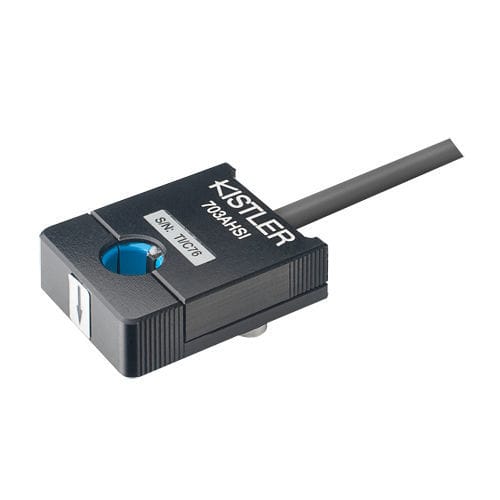

Ringkern-Stromsensor M703AHSIDCAC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Ringkern
- Elektrische Spezifikation
- AC, DC
- Primärstrom
15 A, 30 A, 50 A, 100 A
Beschreibung
• Geeignet für Kabeldurchmesser: 2,7 … 3,0 mm
• Versorgungsspannungen: 5 … 10,5 VDC (M703A), 9 … 20 VDC (M703B)
Der Stromimpulssensor basiert auf einem Hallmessprinzip underlaubt somit die indirekte Messung der Stromstärke in einerLeitung. Die Vorteile: Das Messsignal ist von der stromführenden Leitung galvanisch getrennt. Zudem ist ein Auftrennen der stromführenden Leitung nicht erforderlich. Strom undStromänderungen in der zu messenden Leitung bewirken einMagnetfeld beziehungsweise eine Magnet feldänderung. DerHallsensor mit Ringkern erfasst das Magnetfeld sowie die Magnetfeldänderungen und liefert eine zum Strom proportionaleAusgangsspannung. Die Qualität der Versorgungsspannunggeht linear in die Empfindlichkeit und somit ins Messsignal ein.Der Sensor ist mit Identifikationsmodul lieferbar. Kundenspezifische Kabellängen und Steckverbinder mit spezieller Kundenbelegung sind optional erhältlich.
