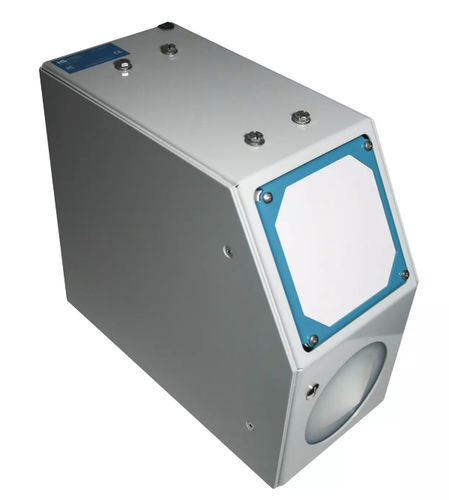

Radar-Füllstandsensor LVQ series

für Wasser4-20 mAfür Fluss

Der LVQ-15 und der LVQ-35 von HyQuest Solutions sind Sensoren zur kontinuierlichen Durchflussmessung von Flüssen, offenen Gerinnen und Kanälen mit bekanntem Querschnittsprofil. Die Sensoren nutzen innovative Radartechnologie zur Messung von Geschwindigkeit und Wasserstand zur Berechnung des Durchflusses. Sie ermöglichen eine zuverlässige, berührungslose Messung, ohne dass bauliche Maßnahmen im Wasser erforderlich sind. Dank der berührungslosen Radartechnologie ist der LVQ nicht anfällig für Verschmutzungen, Unrat oder Treibholz im Wasser. Darüber hinaus gewährleistet die berührungslose Messung einen sehr geringen Wartungsaufwand und einen ausfallsicheren Betrieb insbesondere bei Hochwasser oder Überschwemmungen. Der LVQ kann einfach an Brücken, an Decken von geschlossenen Kanälen oder Kanalaufbauten montiert werden. Je nach Beschaffenheit der Wasseroberfläche kann das Gerät in einer Höhe von 0,5 bis 35 m installiert werden. Der LVQ ist in zwei Ausführungen erhältlich: LVQ-15: Wasserstände von 0 bis 15 m LVQ-35: Wasserstände von 0 bis 35 m Der messbare Geschwindigkeitsbereich liegt zwischen 0,1 und 15 m/s. Zusätzlich wird die Fließrichtung erkannt, was den Betrieb in gezeitenbeeinflussten Flüssen ermöglicht. Messprinzip Die berührungslose Radartechnik ermittelt die Fließgeschwindigkeit an der Wasseroberfläche mit dem Doppler-Frequenzverschiebungsverfahren und zusätzlich wird der Wasserstand durch eine Laufzeitmessung ermittelt. Bei bekanntem Querschnittsprofil wird der Durchfluss Q des Wassers berechnet. Berührungsloses, wartungsfreies Messsystem Keine baulichen Maßnahmen im Wasser erforderlich Betrieb auch bei Hochwasser
