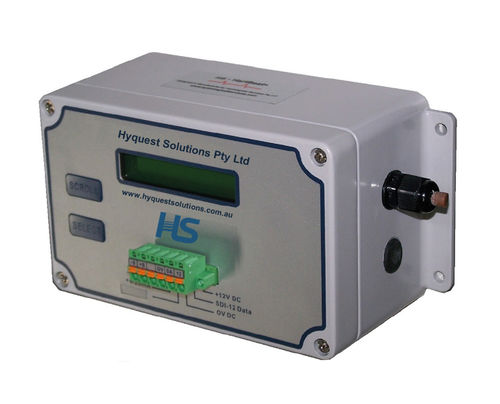

HART-Schnittstellenmodul HTB1Plus

Modbus

Das "HART to SDI-12 / Modbus Interface" von HyQuest Solutions ermöglicht den Anschluss eines beliebigen 4-20mA HART-Gerätes an einen SDI-12-Datenlogger und/oder an eine RS485 Modbus RTU und bietet die beste Genauigkeit, die das HART-Protokoll zu bieten hat.Der Hartbeat ist in zwei Modellen erhältlich, HBT1 und HBT1 Plus. (Siehe separates HBT1 Plus-Bulletin für Details). Leistung +10V bis +30V DC Überspannungsschutz mit rücksetzbarer Polyfuse. Schutz vor Verpolung. Schaltet die Hart-Schnittstelle ab, um Strom zu sparen. Geringste Leistung Hart aus @ 0mA = 7mA min Voller Betrieb Hart ein @ 4mA = 18 mA Voller Betrieb Hart ein @ 20mA = 44 mA max Hart-Schnittstelle - +16V DC (auch wenn die Stromquelle +10 V ist) Strombegrenzung auf 30mA - im Falle eines Kurzschlusses. Verwendet Hart-Befehle zum Abrufen von Informationen und auch zum Einstellen der Konfiguration. (Ermöglicht den Anschluss eines externen Vega Connect Master durch Bereitstellung von +16V DC und keine Kommunikation - DIP Sw Auswahl) Schnittstelle #1 - SDI-12 (Entspricht SDI-12 V1.3) Schnittstelle #2 - Auswahl über DIP-Schalter 1-1, entweder : SDI-12 V1.3 ODER RS485 (2-Draht) Modbus-Schnittstelle Anzeigen - LED 1 Blau = Hart Comms Rot = Batterie schwach Grün = Batterie OK - LED 2 Rot = SDI-12 #1 Comms - LEUCHTDIODE 3 Rot = SDI-12 #2-Kommunikation Grün = Modbus-Kommunikation Vom Benutzer wählbare Optionen - Interne DIP-Schalter (siehe Bedienungsanleitung für Details) Anschluss - Steckbare 12-polige Schraubklemmen und steckbare 3-polige Schraubklemmen (siehe Bedienungsanleitung für Details. Betriebstemperatur - -40°C bis +70°C Umgebungsbedingungen - IP65 Abmessungen - 120mm x 90mm x 55mm (L x B x T)
